Sømløse oljeslanger for Oilfield

Seamless Oil Tubing for Oilfield er røret der produserte væsker beveger seg til overflaten eller injiserte væsker kommer inn i formasjonen. Valget er derfor nært knyttet til internt trykk, væskesammensetning, temperatur, brønndybde, gjentatte overhalingsoperasjoner og tilkoblingsytelse.

I motsetning til foringsrør, sementeres ikke rør normalt permanent inn i brønnen. Den danner en avtagbar streng inne i foringsrøret og kan trekkes ut under vedlikehold, stimulering eller overhalingsoperasjoner.

Standarder og hovedspesifikasjoner

API Spec 5CT dekker foringsrør og rør, inkludert rørstørrelser, veggtykkelser, stålkvaliteter og endefinisher. Den nåværende API 5CT 11. utgaven har påfølgende tillegg og errata, inkludert Errata 3 fra juni 2026.

For kinesiske prosjekter er GB/T 19830-2023 gjeldende standard for stålrør som brukes som foringsrør eller rør i olje- og gassbrønner.

API 5CT viser for øyeblikket kvaliteter inkludert H40, J55, K55, N80, L80, C90, T95, P110 og Q125, sammen med rørforbindelser som ikke-forstyrret rør (NU), ekstern rørledning (EU) og integrert leddslange (IJ).

Karaktervalg

H40 kan brukes til visse applikasjoner med lav belastning og grunne brønner der dens lavere styrke er tilstrekkelig.

J55 og K55 er vanligvis spesifisert for konvensjonelle brønner. De velges ofte der brønnen ikke krever en høyere styrkegrad.

N80 gir et høyere styrkenivå for mer krevende konvensjonell service, men en høyere karakter gjør den ikke automatisk egnet for sure miljøer.

L80 velges ofte der kontrollerte materialegenskaper og krav til sur service er spesifisert. Nøyaktig L80-type skal oppgis i bestillingen.

P110 brukes der det kreves høyere styrke, inkludert dype brønner og krevende produksjons- eller stimuleringsforhold.

C90 og T95 kan velges for applikasjoner med høyere styrke der brønndesignet også krever den relevante sur-service-ytelsen.

Stålkvaliteten bør velges fra selve brønndesignet i stedet for å bruke dybde alene som den avgjørende faktoren.

Oljerørvalg etter brønntilstand

For en konvensjonell grunn eller middels dyp søtbrønn, kan J55 eller K55 gi en praktisk balanse mellom styrke og kostnad.

Når brønndybde, aksial belastning, trykk eller stimuleringsbelastninger øker, kan N80 eller P110 vurderes i henhold til foringsrør og rørdesign.

For H₂S-holdige brønner må slangen velges spesifikt for sur bruksforhold. Karakter, hardhet, varmebehandling og miljøkrav har alle betydning. API 5CT inneholder spesifikke krav for flere kvaliteter som brukes i krevende service; Derfor er det å velge en høystyrkeklasse ikke en tilstrekkelig kvalifikasjon for sur service.

For CO₂- og kloridrike miljøer kan korrosjonsbestandige rør som L80 13Cr vurderes der det kreves av godt flytende forhold. API opprettholder også en egen spesifikasjon for sømløse korrosjonsbestandige legeringsprodukter som brukes som foringsrør og rør.

Trådtilkobling

Slangetilkobling påvirker lastoverføring, tetning og evnen til å tåle gjentatte løpe- og trekkoperasjoner.

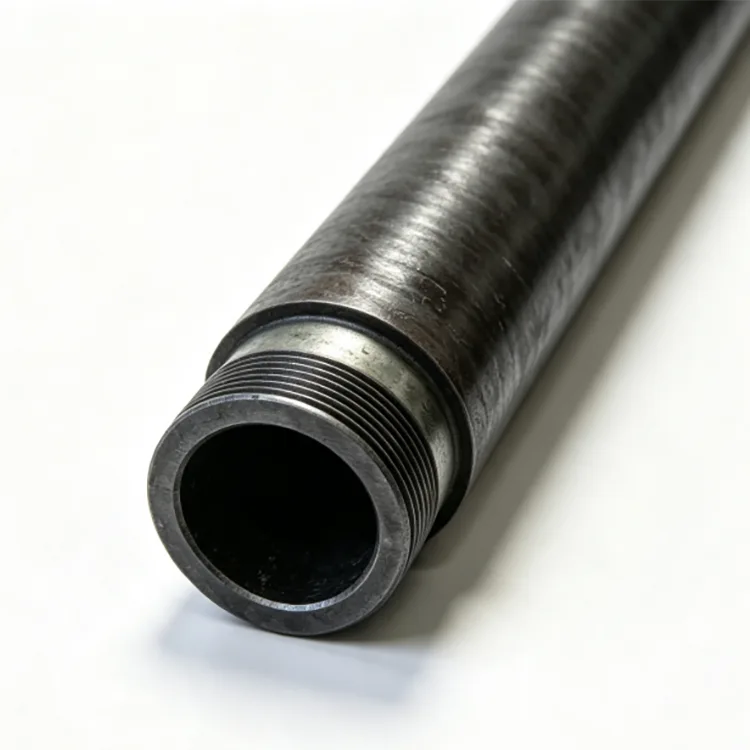

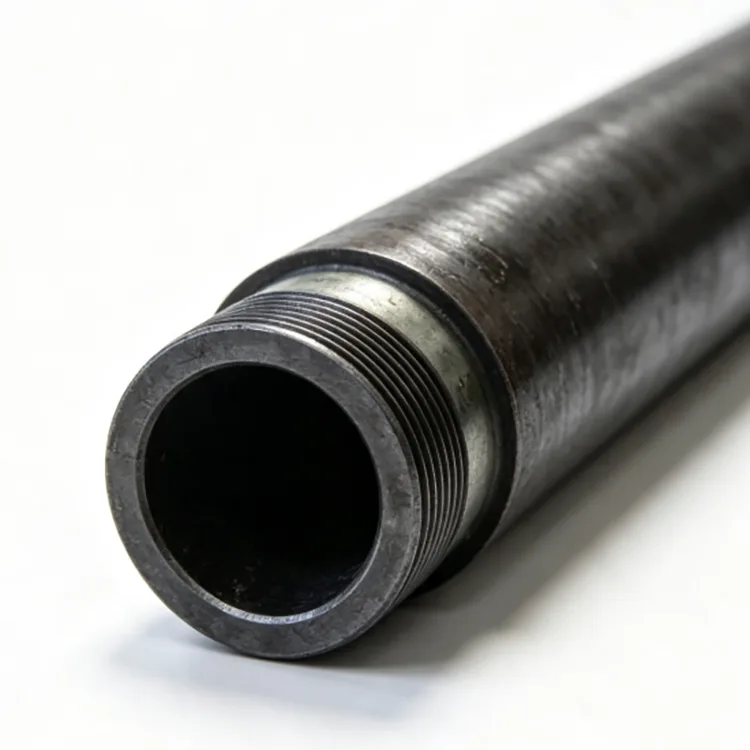

NU ikke-forstyrret slange har en ikke-opprørt rørende og brukes ofte for konvensjonelle brønner der tilkoblingsytelsen er tilstrekkelig.

EU eksternt oppstyrt rør øker tilkoblingsseksjonen og velges ofte når høyere strekkkapasitet er nødvendig.

Premium-koblinger brukes når brønnen krever forbedret gasstetting, større motstand mot gjentatt belastning eller mer krevende trykk- og temperaturytelse. Den nøyaktige koblingen bør spesifiseres av prosjektet i stedet for å bruke et proprietært koblingsnavn som en generisk produktbeskrivelse.

Produksjonsprosess

En typisk sømløs oljerør for produksjonsrute for oljefelt inkluderer klargjøring av stålemner, oppvarming, gjennomboring, varmvalsing, dimensjonering, kjøling, retting, skjæring, varmebehandling der det er nødvendig, gjengebearbeiding og sluttinspeksjon.

Gjengebehandling er spesielt viktig fordi slangen gjentatte ganger blir laget og brutt ut under service. Gjengedimensjoner, koblingspasning, endetilstand og måling må derfor oppfylle spesifisert standard.

Inspeksjon og kvalitetskontroll

Inspeksjonskrav avhenger av karakter, produktspesifikasjon og innkjøpsordre. De kan omfatte kjemisk sammensetning, strekkegenskaper, hardhet, dimensjonal inspeksjon, drifttesting, hydrostatisk testing og ikke-destruktiv undersøkelse.

For gjengede rør er gjengeinspeksjon og målekontroll også viktig. Inspeksjonsprotokoller og tredjepartsinspeksjon kan ordnes i henhold til prosjektkrav.

Rør vs. foringsrør

Rør og foringsrør brukes begge i samme brønn, men utfører forskjellige jobber.

Foringsrør gir brønnboringsstøtte og formasjonsisolasjon og er normalt sementert på plass. Rør er installert inne i foringsrøret og gir strømningsveien for produserte eller injiserte væsker. Slange kan hentes opp under overhalingsoperasjoner.

Fordi deres utvendige diametere, belastninger, tilkoblinger og designfunksjoner er forskjellige, er foringsrør og rør ikke utskiftbare.

Typiske applikasjoner

Oljeproduksjonsbrønner

Brukes til å frakte råolje og tilhørende gass fra produksjonssonen mot overflaten.

Gassbrønner

Valgt med hensyn til trykk, temperatur, gasssammensetning og krav til koblingstetting.

Vanninjeksjonsbrønner

Brukes til injeksjonsstrenger der slangematerialet og tilkoblingen må samsvare med injisert vannkvalitet og driftsforhold.

Stimulering og overhalingsoperasjoner

Slangevalg må vurdere gjentatt løping, trekking, trykksykling og stimuleringsbelastninger.

Horisontale og dype brønner

Mer oppmerksomhet kreves for aksial belastning, knekking, drag, koblingsytelse og trykkforhold.

Lengde og levering

API-områdelengder kan velges i henhold til forings- og slangeprogrammet. R2 er mye brukt for standard rørbestillinger, mens lengre R3-skjøter kan vurderes der brønndesignet og håndteringsforholdene tillater det.

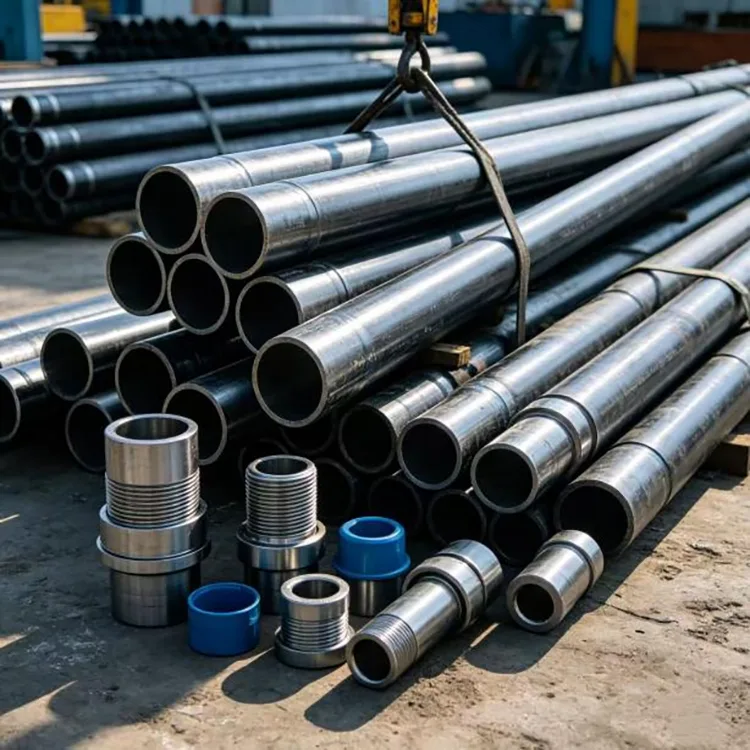

Rør kan leveres glatt ende eller gjenget og koblet i henhold til spesifisert tilkobling. Trådbeskyttere og passende bunting er tilgjengelig for transport og lagring.

Informasjon om innkjøp

For tilbud, oppgi slangestandard, kvalitet, nominell ytre diameter, veggtykkelse eller vektbetegnelse, tilkoblingstype, lengdeområde, mengde og serviceforhold.

For sure eller etsende brønner, oppgi også H₂S, CO₂, klorid, temperatur og trykkinformasjon der dette er tilgjengelig. Dette gjør at materialet og forbindelsen kan kontrolleres mot det faktiske driftsmiljøet i stedet for å velge etter dybde alene.

FAQ

Q1: Hva er hovedforskjellen mellom sømløse oljerør for oljefelt og foringsrør?

Foringsrør er det ytre brønnhullstøtten og formasjonsisolasjonsrøret, normalt sementert på plass. Rør er installert inne i foringsrøret og bærer produserte eller injiserte væsker. Slangen kan trekkes ut under overhalingsoperasjoner.

Q2: Er sømløse rør den eneste typen tillatt for oljebrønner?

Nei. API 5CT dekker både sømløse og elektrisk sveisede foringsrør eller rørprodukter. Når sømløs slange er nødvendig, skal kjøpsspesifikasjonen tydelig angi produksjonstypen.

Q3: Hvordan velger jeg mellom NU- og EU-rør?

NU-rør har en ikke-opprørt tilkobling og brukes ofte til konvensjonelle applikasjoner der tilkoblingskapasiteten er tilstrekkelig. EU-rør har en utvendig opprørt ende og gir en større tilkoblingsseksjon for applikasjoner som krever større strekkkapasitet. API 5CT gjenkjenner både NU- og EU-rørforbindelser.

Q4: Kan P110-rør brukes i en sur brønn?

Ikke avgjør egnetheten til sur service fra styrke alene. H₂S-service krever kontroll av spesifisert karakter, varmebehandling, hardhet og miljøforhold. Slangen bør bestilles i henhold til gjeldende krav til sur service.

Spørsmål 5: Hvilken informasjon er nødvendig for å velge sømløs oljeslange for oljefelt?

Den grunnleggende informasjonen inkluderer rørstørrelse, veggtykkelse eller vekt, stålkvalitet, tilkobling, lengde og mengde. For riktig ingeniørvalg bør brønndybde, trykk, temperatur og væskesammensetning også oppgis.

Q6: Kan slangen leveres gjenget og koblet?

Ja. Rør kan leveres med spesifiserte API-koblinger som NU, EU eller IJ, samt prosjektspesifikke premium-koblinger der det er aktuelt.
