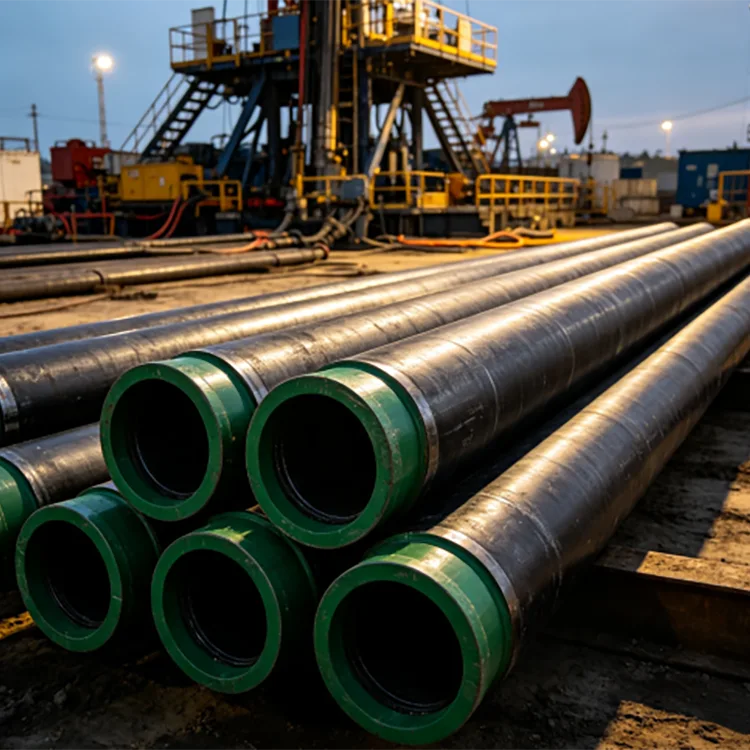

Oljefelt sømløst foringsrør

Oljefelt sømløst foringsrør installeres i den borede brønnen og sementeres deretter på plass. I motsetning til rør, som normalt plasseres inne i foringsrøret for å bære produserte væsker, forblir foringsrøret en del av brønnstrukturen og må tåle belastninger fra formasjonstrykk, sementering, boring og produksjonsoperasjoner.

For oljefeltordrer bør karakter, ytre diameter, veggtykkelse, tilkobling, lengde og inspeksjonskrav spesifiseres sammen. Hylseytelsen kan ikke bedømmes ut fra stålkvalitet alene.

Standarder og spesifikasjoner

API 5CT er den viktigste internasjonale spesifikasjonen for foringsrør og rør som brukes i olje- og gassbrønner. Den siste API 5CT-utgaven er den 11. utgaven, med et tillegg publisert i 2025.

For kinesiske prosjekter er GB/T 19830-2023 gjeldende nasjonale standard for stålrør som brukes som foringsrør eller rør for olje- og gassbrønner. Den trådte i kraft 1. mars 2024 og erstattet GB/T 19830-2017.

Den faktiske foringsrørstørrelsen og ytelsesvurderingen bør velges fra brønnprogrammet, foringsrørdesignet og gjeldende standard i stedet for fra brønndybden alene.

Valg av stålkvalitet

J55 og K55 brukes ofte til konvensjonelle foringsrør der brønnforholdene ikke krever høyere styrkekvaliteter. K55 gir et høyere spesifisert flytegrense enn J55 og kan velges når designet krever det.

N80 brukes der det kreves høyere styrke for konvensjonelle søteservicebrønner. N80 bør ikke behandles som automatisk egnet for sur-service-forhold.

L80 er mye brukt der kontrollert hardhet og sur-service-krav er spesifisert. Den nøyaktige L80-karakteren og kvalifikasjonskravene bør bekreftes fra kjøpsspesifikasjonen.

P110 gir høyere styrke for krevende foringsrørdesign, inkludert dypere eller høyere belastningsbrønner der designet krever en høyere styrkeklasse.

Q125 brukes for applikasjoner med høy styrke. Det er ikke bare en erstatning for P110 i hver brønn; kollaps, sprengning, aksiallast, temperatur og tilkoblingsytelse må fortsatt kontrolleres.

Utvalg av sømløst foringsrør fra oljefelt starter med brønndesignet

En praktisk foringsvalgsekvens er:

Brønndybde og belastning → formasjonstrykk → korrosjonsforhold → foringsrørstørrelse → veggtykkelse → stålkvalitet → koblingstype → lengde og inspeksjonskrav.

En dypere brønn krever ikke automatisk den høyeste stålkvaliteten. Foringsrørstrengen må kontrolleres for kollaps, sprengning og aksiale belastninger under de faktiske bore-, sementering- og produksjonsforholdene.

Korrosjon og Sour-Service utvalg

For brønner som inneholder H₂S, krever materialvalg spesiell oppmerksomhet til motstand mot sulfidspenningssprekker og hardhetskontroll. En standard høystyrkekvalitet bør ikke oppgraderes eller erstattes uten å sjekke dens egnethet for det spesifiserte sur-service-miljøet.

For CO₂, klorid og andre korrosive forhold kan valget kreve korrosjonsbestandige legeringer eller andre tiltak i tillegg til konvensjonelle foringsrørkvaliteter. Faktisk temperatur, trykk, væskesammensetning og vannkjemi bør inkluderes i den tekniske spesifikasjonen.

Trådforbindelser

Koblingen er en del av Oilfield sømløse foringsrørsystem, ikke bare et endebehandlingsalternativ.

STC er ofte assosiert med korte gjenger og koblingsapplikasjoner der brønnforholdene og designen tillater en konvensjonell tilkobling.

LTC gir et lengre gjenget inngrep og brukes i et bredere spekter av konvensjonelle foringsrørapplikasjoner.

BTC bruker en støttetrådsprofil og er mye brukt der høyere tilkoblingskapasitet er nødvendig.

For horisontale brønner, høytrykksgassbrønner, store forskyvningsbrønner og andre krevende bruksområder, kan premiumforbindelser spesifiseres for forbedret tetning og mekanisk ytelse. VAM, FOX og andre proprietære tilkoblinger skal kun leveres i henhold til kundens spesifiserte tilkoblingsdesign eller lisenskrav.

Lengdevalg

Deksel leveres vanligvis i API-områdelengder:

De nøyaktige kravene til rekkevidde og lengde bør følge gjeldende API 5CT-tabeller og kjøpsspesifikasjoner. Lange skjøter kan redusere antall koblinger i en foringsrørstreng, men krav til transport og håndtering må også vurderes.

Typiske oljefeltapplikasjoner

Overflate og mellomhus

Brukes til å støtte det øvre brønnhullet, isolere formasjoner og gi et fundament for etterfølgende boreseksjoner.

Produksjonshylster

Installert gjennom produksjonsintervallet og brukt som en del av den endelige brønnhullstrukturen.

Dyp og høytrykksbrønner

Høyere styrkekvaliteter og passende veggtykkelser kan velges der kollaps, sprengning og aksialbelastninger er mer krevende.

Horisontale og skiferbrønner

Valg av foringsrør må vurdere bøyning, dreiemoment, motstand, tilkoblingsytelse og hydrauliske bruddbelastninger i tillegg til konvensjonell foringsrørdesign.

Produksjon og inspeksjon

Sømløs foringsrør produseres av stålemne gjennom varmvalsing eller gjennomboringsprosesser, etterfulgt av etterbehandling, dimensjonal inspeksjon og gjengebearbeiding i henhold til spesifisert standard.

Inspeksjon kan omfatte kjemisk sammensetning, strekkegenskaper, hardhet der det er aktuelt, dimensjonskontroller, driftinspeksjon, hydrostatisk testing og ikke-destruktiv undersøkelse som kreves av gjeldende spesifikasjon og innkjøpsordre.

Gjengedimensjoner og -målere er også viktige fordi tilkoblingsytelsen avhenger av nøyaktig maskinering, måling og koblingspasning.

Forsyning og foredling

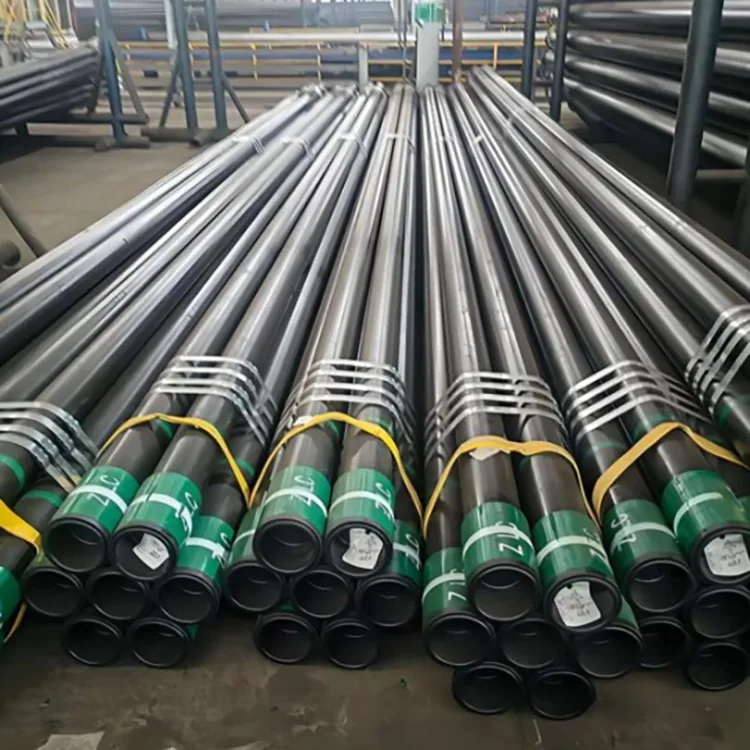

Vi kan levere foringsrør i henhold til ønsket stålkvalitet, utvendig diameter, veggtykkelse, gjengetype og lengde. Gjengede og koblede produkter kan tilberedes i henhold til spesifisert tilkobling.

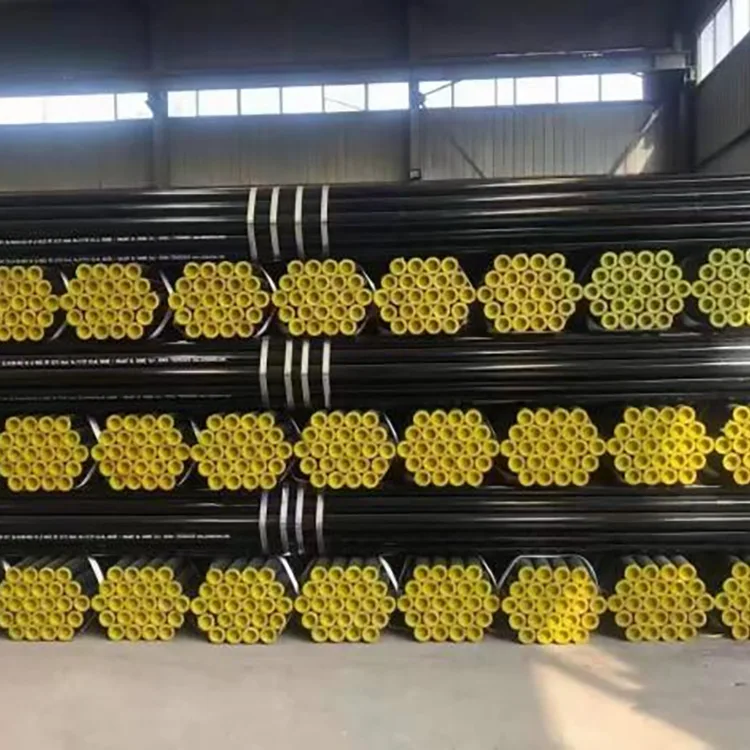

For eksportordrer kan foringsrør pakkes og pakkes for container- eller stykketransport, med gjengebeskyttere og endebeskyttelse brukt der det er nødvendig.

Prosjektbestillinger kan også inkludere inspeksjonsdokumenter og tredjeparts inspeksjonsordninger som SGS, BV eller TÜV i henhold til kundens krav.

FAQ

Spørsmål 1: Er alle oljefeltforingsrør sømløse?

Nei. API 5CT inkluderer både sømløse og elektrisk sveisede foringsrørprodukter. Når prosjektet spesifikt krever sømløs foringsrør, bør kjøpsspesifikasjonen tydelig angi produksjonstypen.

Q2: Hvilken standard skal jeg bruke for Oilfield sømløse foringsrør?

API 5CT er mye brukt til internasjonale olje- og gassprosjekter. For prosjekter med kinesisk nasjonal standard er GB/T 19830-2023 gjeldende standard som dekker stålrør for foringsrør eller rør.

Q3: Hvordan velger jeg J55, N80, L80, P110 eller Q125?

Valget avhenger av foringsrørets designbelastninger og servicemiljø. J55 og K55 er vanlige for konvensjonelle bruksområder; N80 og P110 gir høyere styrke; L80 er vanligvis spesifisert der krav til sur service gjelder; Q125 brukes for applikasjoner med høyere styrke. Det endelige valget bør være basert på brønndesignet og gjeldende spesifikasjoner.

Q4: Kan N80 eller P110 brukes i sure brønner?

Ikke velg deksel for H₂S-service kun basert på styrke. Egnetheten til sur service avhenger av karakter, hardhet, materialtilstand og miljøkrav. Foringsrøret bør spesifiseres i henhold til gjeldende krav til sur service.

Q5: Hva er forskjellen mellom foringsrør, rør og borerør?

Foringsrør er installert og sementert for å støtte og isolere brønnhullet. Slange er plassert inne i foringsrøret for å transportere produserte væsker. Borerør brukes under boring og fjernes etter boreoperasjonen.

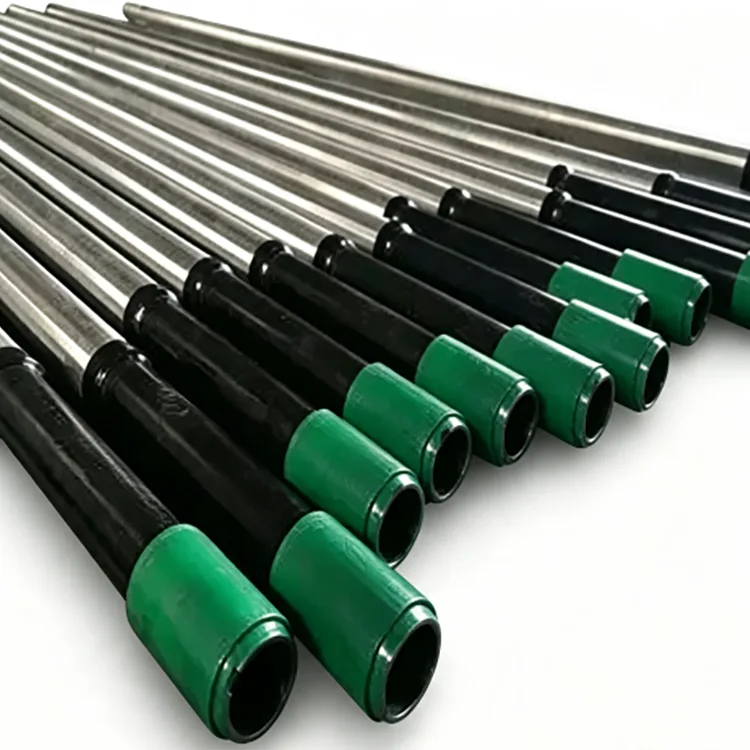

Q6: Kan du levere foringsrør med gjenger og koblinger?

Ja. Foringsrør kan leveres med spesifiserte API-gjengetyper eller prosjektspesifiserte premiumforbindelser, sammen med koblinger, gjengebeskyttere og nødvendig inspeksjonsdokumentasjon.
