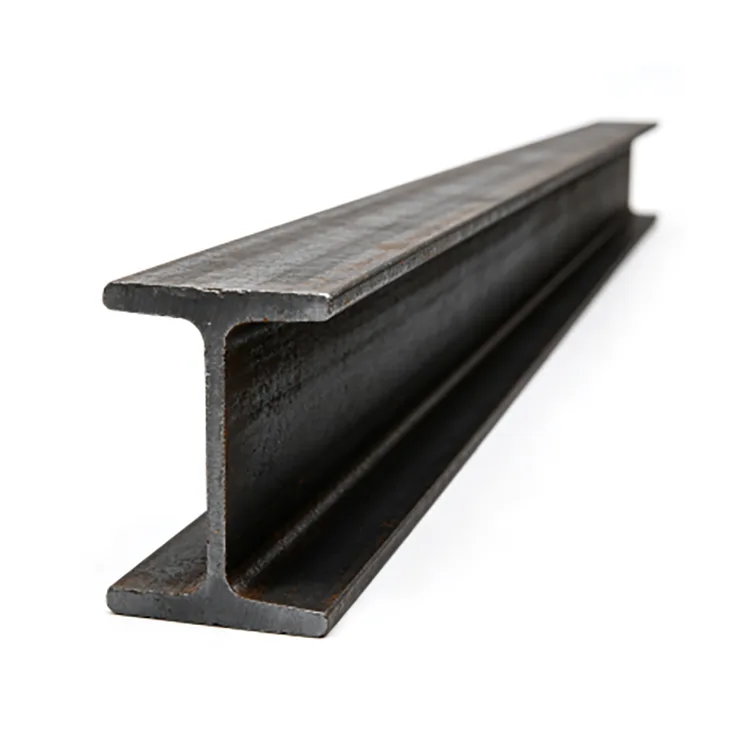

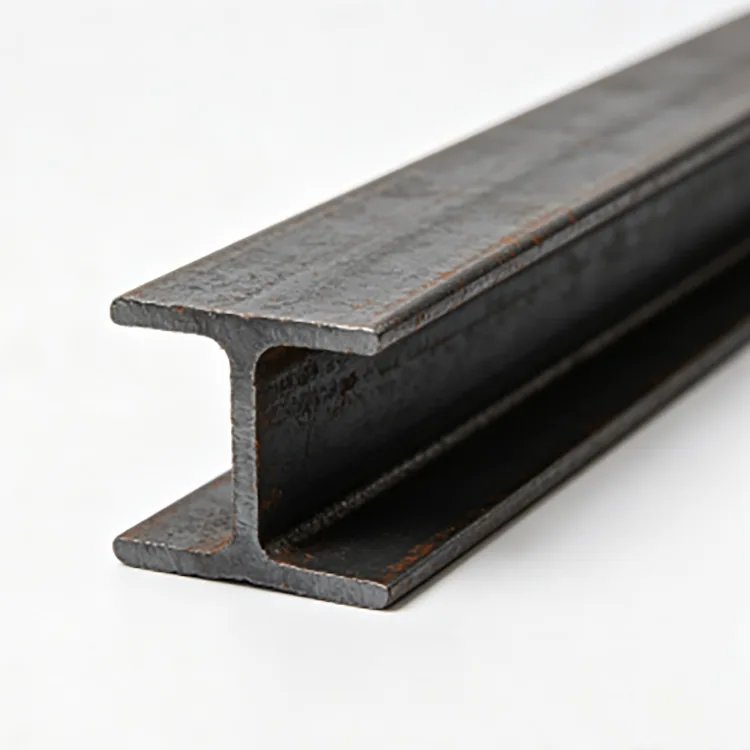

Hot-Rolled I-Beam er en varmvalset konstruksjonsstålseksjon med to flenser forbundet med en sentral bane. Seksjonen dannes direkte gjennom valsing ved høy temperatur i stedet for å sveise sammen separate stålplater.
Den I-formede geometrien gir bøyemotstand gjennom flensene mens banen forbinder seksjonen og bærer skjærkrefter. Det leveres vanligvis for fabrikkkonstruksjoner, plattformer, utstyrsbaser, rørstativ og annet konstruksjonsstål.
Rongheng leverer Q235B og Q355B Hot-Rolled I-Beam i vanlige størrelser fra 10# til 63#, med standardlengder på 6 m, 9 m og 12 m. Skjæring med fast lengde og annen bearbeiding kan ordnes i henhold til prosjektkrav.
| Punkt | Spesifikasjon |
|---|---|
| Produkt | Varmvalset I-Beam |
| Stålkvalitet | Q235B, Q355B |
| Størrelsesområde | 10#–63# |
| Vanlige typer | a/b-serien |
| Standard lengde | 6 m / 9 m / 12 m |
| Skjæring med fast lengde | Tilgjengelig |
| Flate | Svart varmvalset |
| Behandling | Kutting, boring, fasing, retting, avgrading |
| Grunnstål standard | GB/T 706-2016 |
| Andre standarder | ASTM / EN-krav kan diskuteres |
| Leveringsskjema | Lager eller produksjon etter behov |
Vanlige etterspurte seksjoner inkluderer 12.6#, 14#, 16#, 18#, 20a#, 25a# og 32a#. Nøyaktige snittdimensjoner, flensbredde, banetykkelse og teoretisk vekt avhenger av valgt seksjonsbetegnelse.
Riktig I Beam-størrelse avhenger av det strukturelle kravet i stedet for pris eller tilgjengelighet alene. Spennvidde, påført last, støttetilstand, avstand, tilkoblingsmetode og tillatt nedbøyning bør vurderes før seksjonen velges.
Et lengre spenn, konsentrert utstyrsbelastning eller større avstand mellom støttene kan kreve større seksjon. Strukturell design kan også trenge å vurdere sidestabilitet og brukbarhet i tillegg til bøying og skjærkraft.
Når strukturtegningen allerede spesifiserer bjelkenummeret, bør bestillingen følge den angitte delen i stedet for å tillate substitusjon basert kun på lignende dimensjoner eller tilgjengelig lager.
I-bjelker og H-bjelker har forskjellig tverrsnittsgeometri og snittegenskaper. Tradisjonelle I-bjelker har generelt smalere flenser og skråstilte indre flensflater, mens H-bjelker generelt har bredere flenser.
I-bjelker brukes ofte som bøyeelementer, mens H-bjelker ofte velges for søyler og tyngre konstruksjonsrammer. Dette er bare et generelt skille; den faktiske seksjonen bør bestemmes av den strukturelle utformingen.
En I-bjelke bør ikke erstattes med en H-bjelke bare fordi de to seksjonene ser like ut eller den ene er lettere tilgjengelig.
Q235B brukes ofte til fabrikkbjelker, plattformer, utstyrsstøtter og generell strukturell fabrikasjon der den valgte seksjonen oppfyller de nødvendige belastningsforholdene.
Q355B gir høyere materialstyrke og kan spesifiseres for tyngre strukturelle applikasjoner der designet krever det.
En høyere stålkvalitet gjør ikke automatisk en mindre seksjon egnet. Hvis karakteren endres for å redusere stålvekten, bør den strukturelle utformingen kontrolleres på nytt for styrke, nedbøyning og stabilitet.
Bjelken dannes direkte gjennom en rekke varmvalseoperasjoner:
Stålemne → oppvarming → grovvalsing → mellomvalsing → ferdigvalsing → dimensjonering → retting → skjæring → inspeksjon → bunting
Påfølgende rullepasseringer etablerer banen og flensene og bringer seksjonen til de nødvendige dimensjonene. Etter rulling kontrolleres bjelken for dimensjoner, retthet og overflatetilstand.

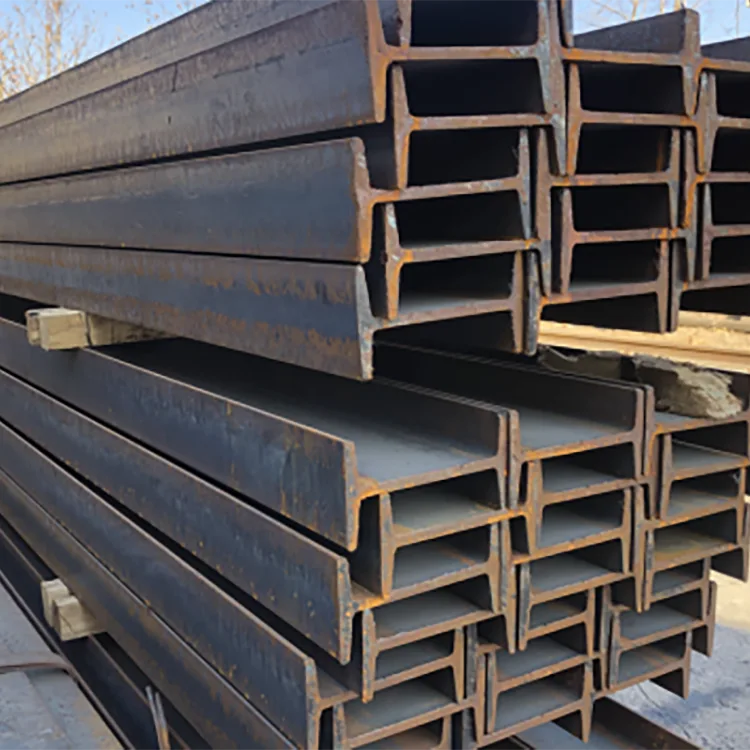

Den mørke mølleskalaen som normalt finnes på svart varmvalset stål er en produksjonsoverflate som dannes under valsing og må ikke forveksles med atmosfærisk rust.
Den grunnleggende web-og-flensgeometrien produseres under valsing, slik at kunden får en ferdig strukturell seksjon i stedet for separate plater som må lages til en I-formet del.
Dette forenkler etterfølgende skjæring og fabrikasjon og unngår at en langsgående sveis brukes til å lage den grunnleggende bjelkedelen. Konsekvente rullede seksjoner gjør også materialplaner og fabrikasjonstegninger lettere å koordinere på batchprosjekter.

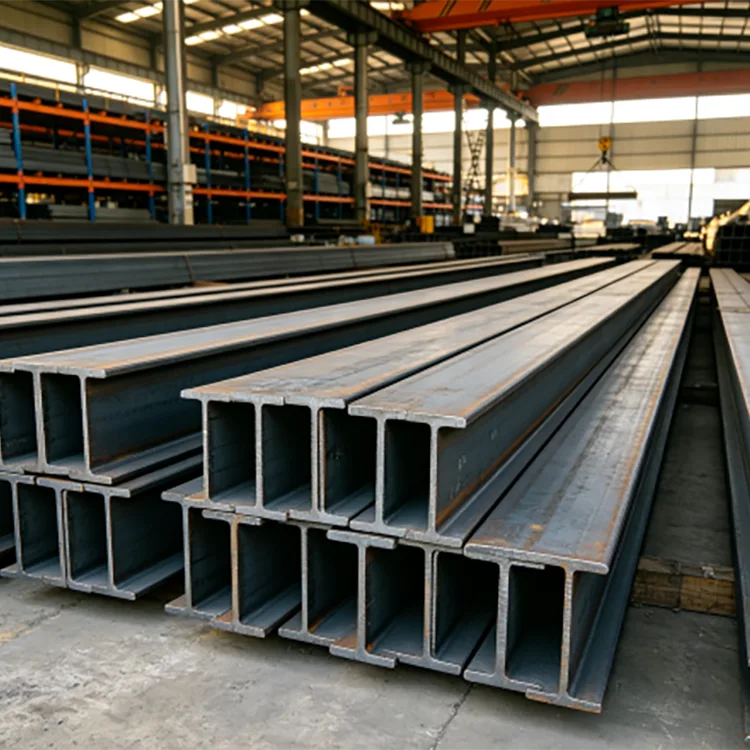

Varmvalset I-bjelke brukes hovedsakelig der I-seksjonen gir et passende strukturelt bøyeelement.

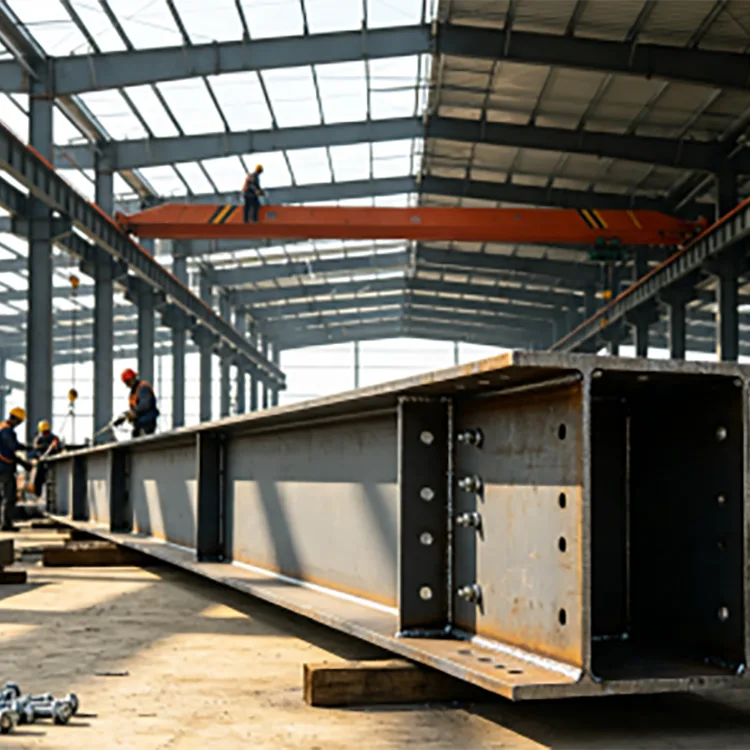

For maskinapplikasjoner bør bjelkevalg vurdere mer enn den totale utstyrsvekten. Støttespenn, monteringspunkter, lastfordeling, vibrasjoner og gjentatt belastning kan alle påvirke den nødvendige seksjonen.
For leverte maskinprosjekter har 14#–20# I-bjelker blitt brukt til utstyrsbaser og støttefabrikasjon.

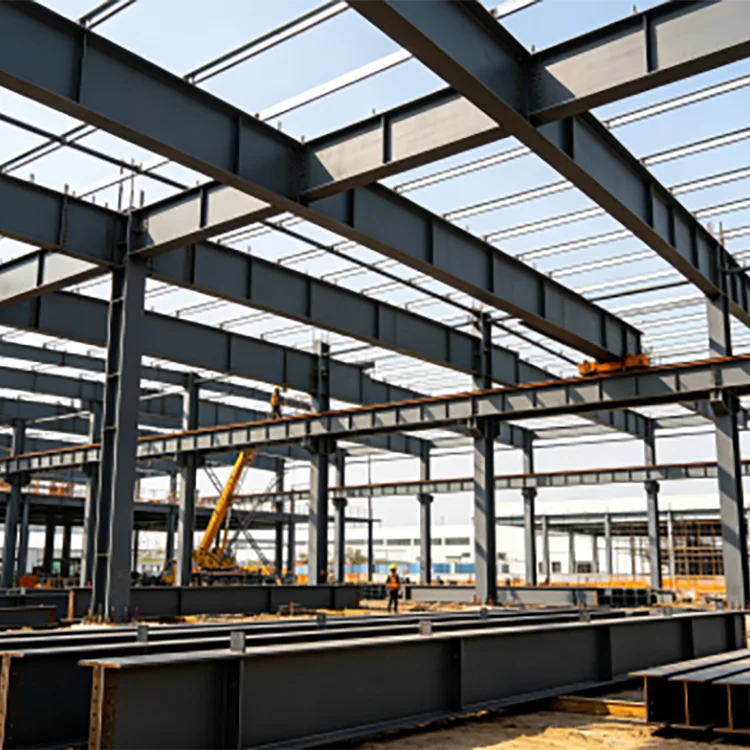

For fabrikkkonstruksjon er det levert 16#–25# Q235B I-bjelker for takrelaterte bjelker, plattformelementer og bærekonstruksjoner.
Konsekvente seksjonsdimensjoner er viktige for batchfabrikasjon fordi bjelkene må justeres med koblingsplater og tilstøtende konstruksjonselementer under installasjonen.
Hot-Rolled I-Beam leveres som sort varmvalset stål uten korrosjonsbeskyttende belegg.
For tørre innendørsapplikasjoner kan den svarte overflaten brukes når prosjektet ikke krever ekstra korrosjonsbeskyttelse. For eksponert utendørs stålarbeid kan maling, varmgalvanisering eller annet egnet malingssystem spesifiseres i henhold til servicemiljøet.
Der det er nødvendig med galvanisering, bør skjæring, boring og annen fabrikasjon fortrinnsvis fullføres før galvaniseringsprosessen. Dette reduserer mengden eksponert stål som ellers ville kreve reparasjon etter bearbeiding.
Rongheng kan arrangere behandling i henhold til prosjekttegningen, inkludert:
For store bestillinger kan kunder gi en skjæreliste og fabrikasjonstegninger før produksjon. Dette gjør at bjelkelengdene og behandlingskravene kan koordineres med installasjonsdimensjonene.
Inspeksjon fokuserer på materialkvalitet, seksjonsbetegnelse og ferdige dimensjoner.
Materialsertifikater og avtalte inspeksjonsprotokoller kan leveres i henhold til prosjektkrav. Tredjepartsbefaring kan også arrangeres når det er spesifisert i kontrakten.
Stålordrer kan avregnes etter faktisk vekt eller teoretisk vekt i henhold til kjøpekontrakten.
Faktisk vekt er basert på den målte massen til levert materiale. Teoretisk vekt beregnes fra den publiserte enhetsvekten til den valgte seksjonen og dens medfølgende lengde.
For eksempel har en bjelke med en teoretisk enhetsvekt på 20 kg/m og en lengde på 12 m en teoretisk vekt på 240 kg.
For bulkordrer bør avregningsmetoden bekreftes før produksjon og forsendelse.
Et fabrikkprosjekt i Nord-Kina brukte 16#–25# Q235B Hot-Rolled I-Beam for takrelaterte bjelker, plattformer og støttekonstruksjoner. Materialet ble levert i partier med seksjons- og dimensjonskontroller utført før fabrikasjon.
En maskinprodusent brukte 14#–20# I-bjelker til utstyrsbaser og støttekonstruksjoner. Bjelkene ble kappet og tilvirket i henhold til nødvendige støttedimensjoner før overflatebehandling.
For et Sørøst-asiatisk infrastrukturprosjekt ble Q355B I-bjelker levert for anleggsramming og rørstøttekonstruksjoner. Ordren inkluderte sortering, buntforsterkning og eksportdokumentasjon for containerforsendelse.
Ronghengs forsyningskjede er basert i Tianjin Daqiuzhuang, med tilgang til varmvalset seksjonsstål, lager, prosessering og eksportlogistikk.
Vanlige I Beam seksjoner fra 10# til 63# kan ordnes i henhold til lager og prosjektbehov. Q235B og Q355B er tilgjengelige for ulike strukturelle krav, mens skjæring med fast lengde og avtalt behandling kan koordineres før forsendelse.
For oversjøiske bestillinger kan materialsortering, bunting, containerlasting og eksportdokumentasjon også koordineres i henhold til forsendelseskravene.
Det brukes ofte til fabrikkbjelker, tak- og plattformkonstruksjoner, utstyrsbaser, rørstativ, lagerkonstruksjoner og annet stålkonstruksjon.
Nei. Deres flensgeometri og seksjonsegenskaper er forskjellige. En I-bjelke bør ikke erstattes med en H-bjelke uten å kontrollere de strukturelle kravene.
Ingen av dem er universelt bedre. Den aktuelle seksjonen avhenger av spennvidde, belastning, seksjonsegenskaper, støtteforhold og konstruksjonsmessig utforming.
Q235B og Q355B er hovedkvalitetene som leveres. Andre karakterer kan diskuteres når prosjektet krever det.
Det vanlige størrelsesområdet er 10#–63#, inkludert seksjoner i a/b-serien. Nøyaktige mål og teoretisk enhetsvekt avhenger av valgt seksjonsbetegnelse.
Ja. Standardlengder inkluderer 6 m, 9 m og 12 m, og skjæring med fast lengde kan ordnes i henhold til prosjektkravene.
Ja. Boring, skjæring, fasing, retting og avgrading kan ordnes i henhold til tegninger og avtalte bearbeidingskrav.

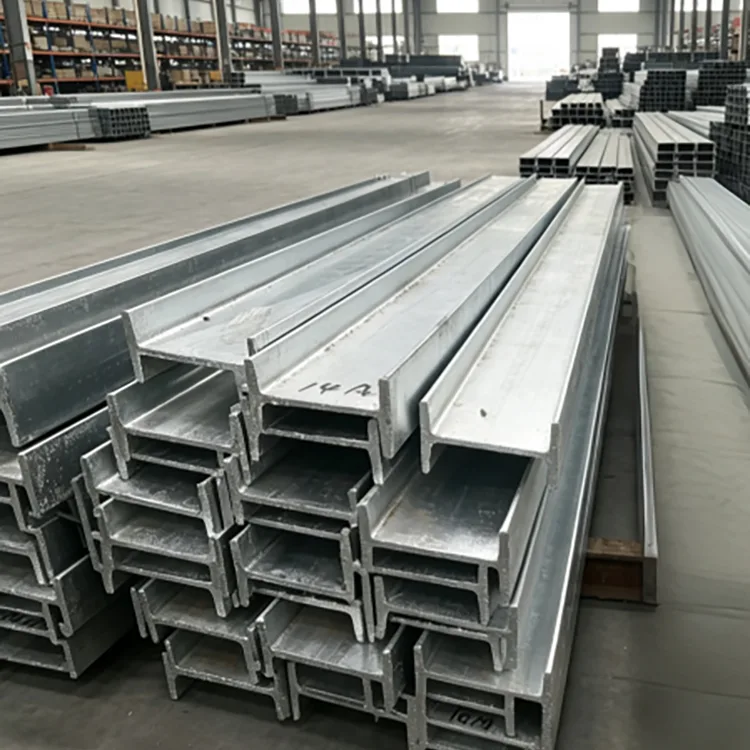

Ja. Bjelken kan først fremstilles og deretter varmgalvaniseres når ekstra korrosjonsbeskyttelse er nødvendig for utendørs eller fuktige miljøer.
Ikke automatisk. En endring i stålkvalitet bør kontrolleres mot konstruksjonsbelastning, seksjonsstørrelse og designkrav.
Teoretisk vekt beregnes normalt fra den publiserte enhetsvekten til den valgte seksjonen multiplisert med lengden. Faktisk vektoppgjør kan også benyttes når det er spesifisert i kontrakten.
Materialsertifikater og avtalte inspeksjonsprotokoller kan leveres i henhold til prosjektkravene. Tredjepartsinspeksjon kan også arrangeres ved behov.
Ja. Seksjonsstålforsyning, kapping med fast lengde, avtalt behandling, bunting, inspeksjonsdokumentasjon, containerlasting og eksportdokumentasjon kan koordineres for internasjonale bestillinger.
