Galvanisert Z Purlin

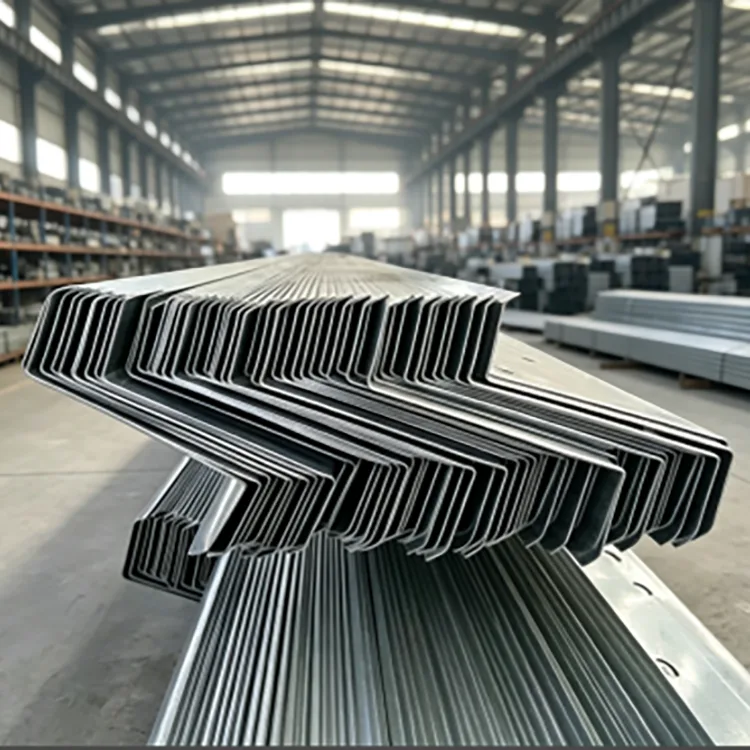

Galvanisert Z purlin er en kaldformet strukturell seksjon laget av Q235B eller Q355B stålbånd. Strimlen passerer gjennom flere formingsruller for å lage Z-profilen, etterfulgt av kutting, stansing og hjørnebehandling. Det ferdige elementet blir deretter syltet, flusset og varmgalvanisert som en komplett seksjon.

Z-profilen brukes hovedsakelig på skråtak fordi tilstøtende elementer kan overlappe hverandre i endene. Dette støtter kontinuerlige purlin-linjer og kan redusere separate skjøter sammenlignet med konvensjonelle C-seksjoner. Den kan også brukes til veggramming og andre lette stålkonstruksjoner når dens geometri og bæreevne passer designet.

Produksjonssekvensen er viktig: forming, skjæring og stansing fullføres før galvanisering, slik at den ferdige Z-seksjonen og dens bearbeidede områder kan motta sinkbelegget under galvaniseringsfasen.

Hvor Z-delen gjør en forskjell

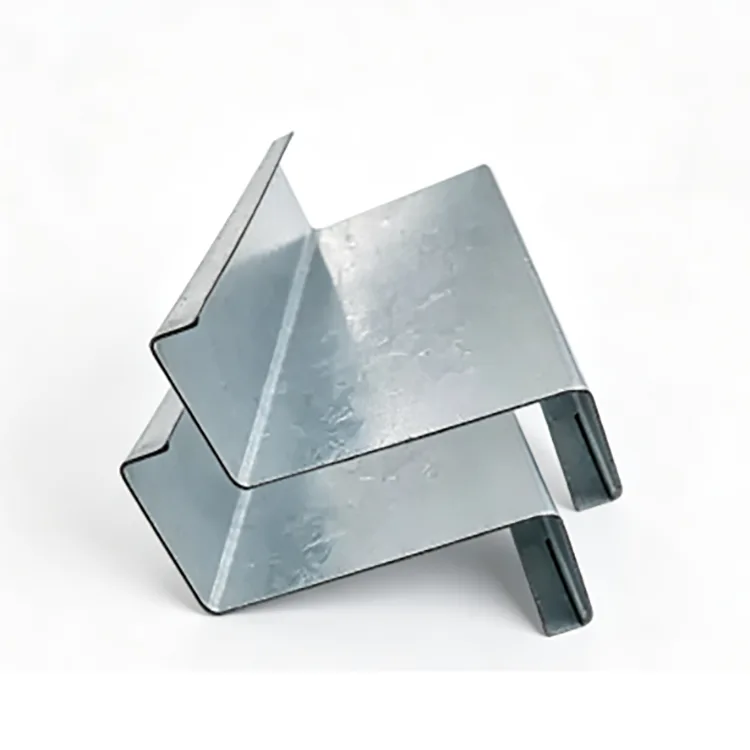

Det definerende trekk ved en Z-purlin er overlappingen mellom tilstøtende medlemmer.

På et skrånende tak kan de øvre og nedre flensene til tilstøtende Z-seksjoner overlappe hverandre, slik at purlinlinjen kan fortsette gjennom takkonstruksjonen. Dette kan redusere kutte- og koblingsarbeid sammenlignet med separate elementer i hvert spenn.

Tak med en helning over 10° er generelt mer egnet for å utnytte Z-seksjonens overlapping. Under ca. 8° kan en C purlin tilby et enklere arrangement.

Z-purlins kan også brukes som vegg-purlins. Den siste delen skal følge konstruksjonstegninger og lastberegning.

Galvaniseringen er utført etter fremstilling

Stålbåndet bearbeides først til den ferdige Z-seksjonen. Kapping, stansing og hjørnearbeid avsluttes før medlemmet går inn i galvaniseringsbadet. Hele profilen blir deretter rengjort, flussbehandlet og senket i smeltet sink ved ca. 450°C.

Stålspiral → utjevning → kaldvalseforming → skjæring med fast lengde → stansing og hjørneskjæring → retting og avspenning → avfetting og beising → flussing → tørking → varmgalvanisering → kjøling og passivering → inspeksjon av sinkbelegg → utseendeinspeksjon → pakking.

Denne sekvensen gjør at de formede hjørnene og tilkoblingshullene kan galvaniseres sammen med den ferdige profilen.

Hovedspesifikasjoner

Sinkbelegg bør matche korrosjonsmiljøet

For normal innlandseksponering utendørs, som vanlige fabrikktak og solcellekonstruksjoner på taket uten saltspray eller kjemiske gasser, er ≥85 μm en vanlig startspesifikasjon.

For husdyrbygninger, fuktige verksteder og strukturer ved elvebredden gir 120–180 μm et høyere beleggnivå.

For kystområder, havner, kjemiske anlegg og avløpsvannmiljøer kan det anbefalte området økes til 200–275 μm.

Det endelige belegget bør bekreftes i henhold til prosjektets korrosjonsmiljø og designkrav.

Q235B eller Q355B?

For vanlige fabrikktak, solcellekonstruksjoner på taket og landbruksbygg er Q235B vanligvis tilstrekkelig når nødvendig seksjon og tykkelse møter de beregnede belastningene.

Q355B er egnet for store spenner, områder med mye snø, områder med sterk vind og krevende kystprosjekter. Basert på de leverte prosjektdataene kan Q355B gi omtrent 30 % høyere bæreevne ved samme seksjon under sammenlignbare forhold. Hvorvidt dette tillater mindre seksjon eller lavere stålforbruk må avgjøres ved konstruksjonsberegning.

Materialkarakteren bør derfor velges i henhold til konstruksjonskravet.

Z Valg av seksjon og veggtykkelse

Snitthøyden bestemmer den totale geometrien til ringen, mens veggtykkelsen påvirker motstanden mot belastning og deformasjon.

For veggtykkelse:

1,2–1,4 mm brukes vanligvis for applikasjoner med liten spennvidde og lett belastning.

1,5–2,0 mm er det vanlige området for fabrikktak og solcellekonstruksjoner på taket.

2,2–3,0 mm er mer egnet når taket har større spenn eller høyere snø-, vind- eller konstruksjonsbelastning.

Seksjonshøyde og tykkelse bør velges sammen med spennvidde, skjæreavstand, taklast og tillatt nedbøyning.

Hvor galvanisert Z Purlin brukes

Stålfabrikktak: taklister og vegglister for utsatte industribygg.

Fotovoltaiske systemer på taket: Spesielt skråtak hvor Z-seksjonen overlapper hverandre kan forenkle purlinarrangementet.

Kystbygninger: eksponerte tak- og innhegningssystemer nær kystlinjer og havner, ved bruk av økt sinkbelegg der det er nødvendig.

Husdyr og landbruksstrukturer: skur med høy luftfuktighet, drivhus og andre bygninger hvor kondens kan fremskynde stålkorrosjon.

Fuktige industrianlegg: tak- og veggramming rundt verksteder der vanlig svart stål krever ekstra korrosjonsbeskyttelse.

Utendørs lette stålkonstruksjoner: kommunale og andre utsatte skråtakkonstruksjoner.

Hva varmgalvanisering tilfører

Sinkbelegget gir barrierebeskyttelse og offerbeskyttelse. Det skiller stålsubstratet fra fuktighet og oksygen, mens sink også kan gi elektrokjemisk beskyttelse rundt små områder med lokale beleggskader.

Dette er nyttig for taklister fordi det er vanskeligere å male en installert takkonstruksjon på nytt enn å behandle stål på bakkenivå.

Varmgalvanisering gir korrosjonsbeskyttelse over de formede overflatene. Det er ikke en erstatning for riktig drenering, koblingsdesign eller reparasjon på stedet etter kutting og sveising.

Tre vanlige innkjøpssammenlikninger

Galvanisert Z-purlin vs galvanisert C-purlin

Z-purlin er spesielt nyttig når tilstøtende elementer kan overlappe langs et skråtak. C purlin er ofte mer praktisk for flatere tak eller planløsninger der overlapping gir liten praktisk fordel.

Galvanisert Z-purlin vs malt Z-purlin

Maling gir overflatebeskyttelse, men skader rundt hjørner, hull, kutt og koblingspunkter må vurderes. Varmgalvanisering påføres den ferdige profilen og gir korrosjonsbeskyttelse for utsatt stål. Den ofte siterte "5–10 ganger lengre" levetiden bør ikke behandles som en universell regel fordi malingens ytelse avhenger sterkt av malingssystem, forberedelse og eksponering.

Varmgalvanisert Z-purlin vs elektrogalvanisert Z-purlin

Elektrogalvaniserte belegg er normalt mye tynnere enn varmgalvaniserte belegg. For langtidseksponering utendørs, er varmgalvanisering vanligvis spesifisert når betydelig sinkbeskyttelse er nødvendig.

Hva kjøpere bør sjekke før bestilling

For et konstruert takprosjekt bør bestillingen identifisere mer enn bare «Z purlin».

Snitt: Z100–Z300 eller en tegningsspesifikk profil.

Veggtykkelse: 1,2–3,0 mm.

Stålkvalitet: Q235B eller Q355B.

Sinkbelegg: ≥85 μm, 120–180 μm eller 200–275 μm avhengig av eksponering.

Lengde: standard eller fast ikke-standard lengde.

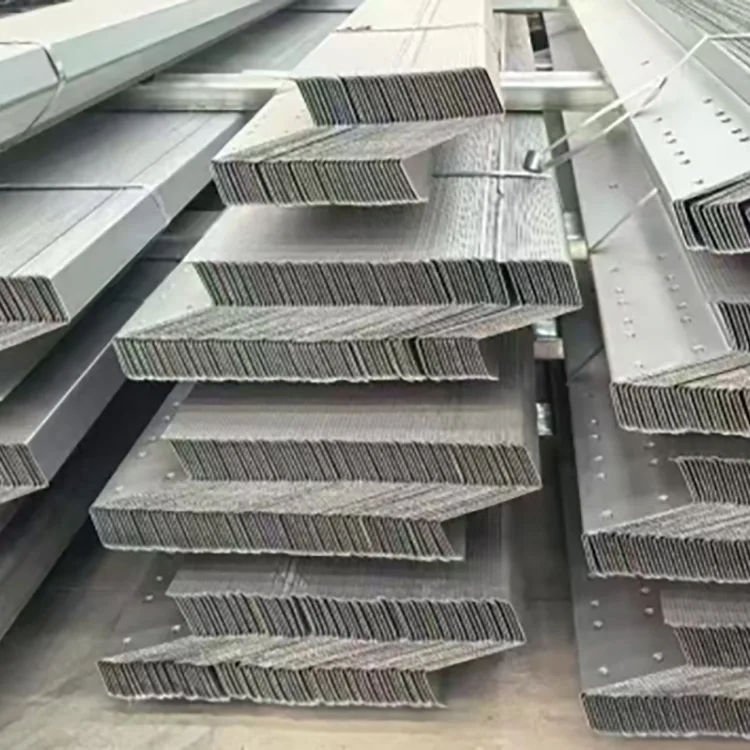

Stansing: hulldiameter, avstand og plassering i henhold til tegninger.

Overflate: varmgalvanisert etter forming og fabrikasjon.

En klar spesifikasjon som Q355B / Z200 / 2,0 mm / 200 μm sink / fast lengde / forhåndsstanset er lettere for produsenten å sitere og produsere konsekvent enn en generell forespørsel om "galvanisert Z-stål."

Tilkobling og nettstedsbehandling

Hovedkutting og stansing bør fortrinnsvis være ferdig før galvanisering. Hvis ytterligere boring eller skjæring er uunngåelig på stedet, bør det eksponerte stålet rengjøres og behandles med et passende sinkrikt reparasjonsbelegg.

Sveising fjerner sinken rundt sveisen. Etter sveising bør området rengjøres og repareres. Der den strukturelle utformingen tillater det, er boltede forbindelser lettere å håndtere på galvaniserte riller.

Produksjon og kvalitetskontroll

Produksjonskontrollen starter med stålbåndet. Den innkommende spolen kontrolleres for kvalitet, tykkelse og overflatetilstand før rullforming.

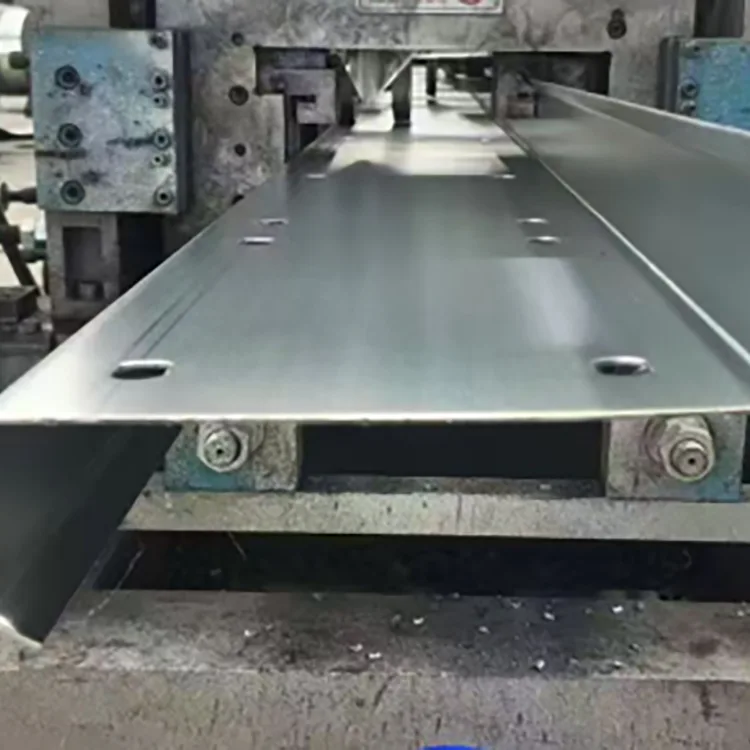

Under formingen fokuserer dimensjonskontroller på seksjonshøyde, flensgeometri, veggtykkelse, retthet og vridning. Stansing kontrolleres mot godkjent tegning.

Etter galvanisering kontrolleres belegget for dekning, tykkelse, utseende og defekter som bare områder, avskalling eller overdreven sinkoppbygging. Nøyaktighet med fast lengde og generell retthet kontrolleres også før pakking.

Prosjektvalgreferanse

Innlandet bratt fabrikktak eller tak PV: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Husdyr, fuktig verksted eller elveprosjekt: Q235B eller Q355B, 120–180 μm.

Kyst- eller havneprosjekt: Q355B, 200–275 μm, med veggtykkelse valgt for den strukturelle belastningen.

Stort spenntak med kraftig vind eller snø: Q355B, større Z-seksjon og 2,2–3,0 mm veggtykkelse ved behov.

Tørt innendørs tak: ubelagt kaldformet Z-purlin kan være et mer økonomisk valg.

FAQ

Q1. Vil sinkbelegget bli skadet når Z-purlins overlapper hverandre?

Normal boltet overlapping skal ikke forårsake avskalling av store områder når det galvaniserte belegget har god vedheft. Små mekaniske skader kan repareres med sinkrik reparasjonsmaling.

Q2. Kan galvaniserte Z-tinder sveises?

Ja, men sinkbelegget rundt sveisen vil bli skadet av varme. Det sveisede området bør rengjøres og repareres etter sveising. Bolteforbindelser er generelt foretrukket der det er praktisk mulig.

Q3. Er Z purlin kun egnet for tak?

Nei. Den kan også brukes som en veggpurlin. Imidlertid er C purlins ofte mer praktisk for veggsystemer fordi Z-seksjonens overlapping er mindre nyttig på vertikal veggramming.

Q4. Kan galvanisert Z-purlin brukes til et 25-årig solcelleprosjekt på taket?

Det kan spesifiseres for langtidsholdbare PV-strukturer, men sinkbelegget må tilpasses det faktiske miljøet. Innlands- og kystprosjekter bør ikke automatisk bruke samme beleggtykkelse.

Q5. Hvordan identifiserer jeg en Z-purlin som ble galvanisert før den ble dannet?

Sjekk de formede hjørnene for kontinuerlig sprekkdannelse eller avskalling av sinkbelegget. For anskaffelse, bekreft produsentens prosess og krev at Z-seksjonen skal formes og stanses før varmgalvanisering.

Q6. Kan produsenten levere forhåndsstansede Z-purlins?

Ja. Hullstørrelse, avstand og plassering kan produseres i henhold til konstruksjonstegningene. Ved å fullføre stansingen før galvanisering kan de behandlede områdene også motta sink under galvaniseringsstadiet.

Q7. Hvilket sinkbelegg bør brukes nær kysten?

For sterk kysteksponering kan et 200–275 μm belegg spesifiseres som startkrav. Det endelige belegget bør bestemmes i henhold til prosjektets korrosjonsforhold og gjeldende spesifikasjoner.

Q8. Er en tykkere Z-purlin alltid bedre?

Nei. En tykkere vegg øker stålforbruket og kostnadene. Riktig tykkelse avhenger av spennvidde, avstand, vind- og snølaster, seksjonshøyde og konstruksjonsberegning.
