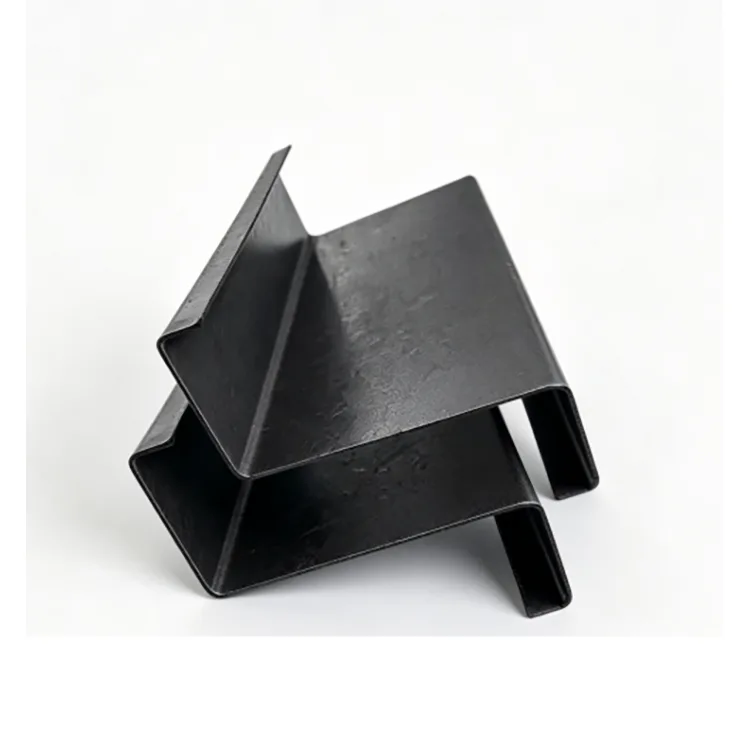

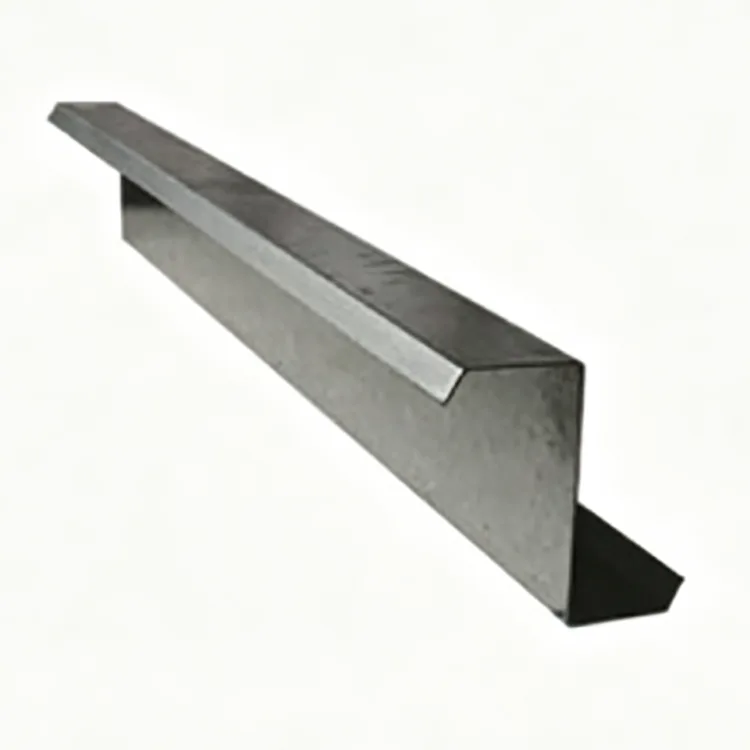

Kaldformet Z-seksjon stål

Kaldformet Z-seksjonsstål er en kaldformet tynnvegget stålseksjon produsert av varmvalset stålbånd gjennom kontinuerlig valseforming ved romtemperatur. Båndet passerer gjennom flere formingsstativ og formes gradvis til en Z-seksjon uten et høytemperatur-varmvalsingstrinn.

Kaldformingsprosessen forbedrer dimensjonskonsistensen og introduserer også arbeidsherding i stålet. Den resulterende seksjonen kombinerer relativt lav vekt med nyttig bøyeytelse, noe som gjør den mye brukt for tak- og veggprofiler i lette stålkonstruksjoner.

Den Z-formede profilen har en annen praktisk fordel: dens forskjøvede flenser lar tilstøtende purliner overlappe hverandre. Dette er spesielt nyttig på tak med stor skråning der det kreves kontinuerlige riller rundt mønet.

Anbefalt miljø: lukkede innendørs bygninger, tørre verksteder og varehus uten direkte regn, saltspray, sur eller alkalisk etsende fuktighet.

Produksjonsprosess

Produksjonslinjen starter med innkommende inspeksjon av stålspolen. Etter utjevning og utretting passerer stripen gjennom flere rulleformingsstasjoner, hvor den gradvis bøyes til den nødvendige Z-formede delen.

Servo CNC-skjæring gir den angitte elementlengden, mens automatisk stansing kan legges til i henhold til strukturtegningene. De ferdige profilene gjennomgår deretter retting og dimensjonskontroll før klassifisering, bunting og lagring.

Inspeksjon av stålspole → nivellering og retting → progressiv kaldvalsing → Z-seksjonsforming → servo CNC skjæring med fast lengde → automatisk stansing → retting → visuell og dimensjonell inspeksjon → bunting og lagring

Fordi profilen dannes progressivt i stedet for å produseres gjennom konvensjonell varmvalsing, kan seksjonsdimensjoner, retthet og hullposisjoner kontrolleres kontinuerlig under produksjonen.

Kjernespesifikasjoner

Hvorfor bruke en Z-seksjon for takspor?

Direkte overlapping ved takryggen

Den mest åpenbare forskjellen mellom en Z-seksjon og en C-seksjon er formen på flensene. Den forskjøvede Z-profilen lar tilstøtende elementer overlappe hverandre, noe som kan bidra til å opprettholde kontinuitet gjennom takryggen.

For takhellinger over 10°, er Z-purlins ofte et praktisk valg der overlappende elementer er en del av den strukturelle utformingen. Dette reduserer behovet for ekstra kutting og gjør installasjonen enklere.

God bøyeevne med lavere vekt

Det Z-formede tverrsnittet gir nyttige seksjonsegenskaper for bøying. Kombinert med kaldbearbeidingsherding, gjør dette at en relativt tynn seksjon kan brukes i passende tak- og veggpurlinapplikasjoner.

Sammenlignet med tyngre tradisjonelle varmvalsede seksjoner, kan den lavere vekten redusere transport, løfting og installasjonskrav.

Konsekvent retthet og hullposisjon

Produksjonslinjen bruker progressiv rulleforming, CNC-skjæring og påfølgende retting. Dette hjelper til med å kontrollere profilens retthet og vridning.

For purliner med forhåndsstansede boltehull er nøyaktig hullplassering viktig fordi feil kan påvirke forbindelsen mellom purlinen og hovedstålrammen. Forstansing før levering kan redusere skjære- og borearbeid på stedet.

Lavere kostnad for tørre innendørsprosjekter

Standardproduktet leveres som naturlig sort stål uten galvanisert belegg. For tørre, lukkede innendørs bygninger hvor ekstra korrosjonsbeskyttelse ikke er nødvendig, unngår dette merkostnaden forbundet med galvaniserte Z-seksjoner.

Dersom bygningen utsettes for regn, kondens, saltsprut eller korrosive medier, bør det i stedet spesifiseres en korrosjonsbeskyttet utførelse.

Praktisk skjæring og sveising

Fordi standardproduktet ikke har noe galvanisert belegg, er konvensjonelle skjære- og sveiseoperasjoner enkle. Dette er nyttig under innendørs fabrikasjons- og renoveringsprosjekter der medlemmene kan kreve lokal justering eller tilkoblingsarbeid.

Typiske applikasjoner

Produktet brukes hovedsakelig til:

Taklister i lette stålbygg

Storhellende lagertak

Industrielle verkstedtaksystemer

Innendørs logistikk og lagerbygg

Vegg og tak sekundær innramming

Lettvekts stålkapslingssystemer

Innendørs fabrikkrenoveringsprosjekter

Det er et sekundært strukturelt element som en purlin, snarere enn en erstatning for hovedsøylene eller primære bjelkene i en bygning.

Ekte prosjektapplikasjoner

Tilfelle 1: Z Purlins for et innendørs logistikklager med stor skråning

Prosjektet dekket et 50 000 m² lukket logistikklager med en takhelling på 12°. Bygningen var helt lukket og brukt i et tørt innemiljø uten direkte regneksponering.

Hovedkravene var direkte overlapping ved takmønet, kontrollerte stålkonstruksjonskostnader, kortere installasjonstid og redusert risiko for problemer med innretting av takpaneler.

Det valgte materialet var Q355B kaldformet Z-seksjonsstål, Z160–Z200, med 1,8–2,0 mm veggtykkelse og forhåndsstansede boltehull.

Z-seksjonene kan overlappe direkte, slik at mønedelene kan forbli kontinuerlige og redusere kutte- og modifikasjonsarbeid på stedet. Installasjonstiden ble redusert med 30 %.

Den lave vridningen av profilene hjalp de fargebelagte ståltakpanelene til å sitte jevnere, og reduserte hull som kunne bidra til vannlekkasje. De lettere delene reduserte også transport- og løftekravene, og den totale stålkonstruksjonskostnaden var 21 % lavere enn den varmvalsede stålløsningen.

Prosjektet ble godkjent og har forblitt i innendørs bruk uten rustrelaterte problemer.

Tilfelle 2: Oppgradering av lette stålkabinett i et industriverksted

Det andre prosjektet innebar renovering av en eldre fabrikk. Det var nødvendig med nye lette stålinnkapslinger inne i verkstedet, med en relativt stor takhelling og et tørt, ventilert innemiljø.

Det valgte produktet var Q235B kaldformet Z-seksjonsstål, Z120–Z140.

Medlemmene ble levert klar for montering uten omfattende sekundærbearbeiding. Den Z-formede overlappende strukturen matchet takhellingen og bidro til å opprettholde et flatt og stabilt kabinettsystem.

Lettvektsmedlemmene bidro også til å holde oppussingskostnadene under kontroll mens de forkortet installasjonsarbeidet inne i den eksisterende fabrikken.

Z Seksjonsvalgveiledning

Takhelling:

For takhellinger over 10° er Z-seksjoner et foretrukket alternativ når overlappende riller er nødvendig. For relativt grunne bakker kan også C-purliner vurderes avhengig av konstruksjonsmessig utforming.

Materialklasse:

Q235B er egnet for generelle lettvekts purlin- og kapslingsapplikasjoner. For større spenn, høyere vind- eller snøbelastning og mer krevende konstruksjonskrav kan Q355B velges sammen med passende snittstørrelse og veggtykkelse.

Seksjonsstørrelse:

Z100–Z140 kan vurderes for lettere tak- og veggsekundærkonstruksjoner. Z160–Z200 er egnet for mange standard bruksområder for lager og verksteder. Z220–Z300 kan brukes der større seksjoner kreves av den strukturelle utformingen.

Veggtykkelse:

Tilgjengelig rekkevidde er 1,2–3,0 mm. Den endelige tykkelsen bør bestemmes ut fra spennvidde, skjæreavstand, vindlast, snølast, koblingsforhold og strukturelle beregninger i stedet for snittstørrelse alene.

Miljø:

For tørre, lukkede innendørs bygninger kan naturlig svart Z-stål være et kostnadseffektivt alternativ. I verksteder med høy luftfuktighet eller kondens bør et egnet rustforebyggende belegg vurderes.

For utendørsbygg, kystområder, regnutsatte konstruksjoner eller landbruksskur anbefales ikke versjonen av naturlig sort stål. Det bør velges galvanisert Z-seksjon eller annen korrosjonsbeskyttet løsning.

Kaldformet Z-seksjonsstål vs C-seksjonsstål

Valget bør til syvende og sist følge den strukturelle utformingen i stedet for takhellingen alene. Z-seksjonens overlappende geometri er dens viktigste praktiske fordel der det er nødvendig med kontinuerlige purlinforbindelser.

Fabrikkkvalitetskontroll

For Z-purliner er dimensjonskonsistens spesielt viktig fordi seksjonene må kobles nøyaktig til hovedstålrammen og takpanelene.

Kvalitetskontrollen dekker derfor stålspolen før forming, etterfulgt av kontroller under valseforming og etter kutting. Viktige inspeksjonspunkter inkluderer materialkvalitet, seksjonsdimensjoner, veggtykkelse, retthet, vridning, skjærelengde, kanttilstand og forhåndsstanset hullposisjon.

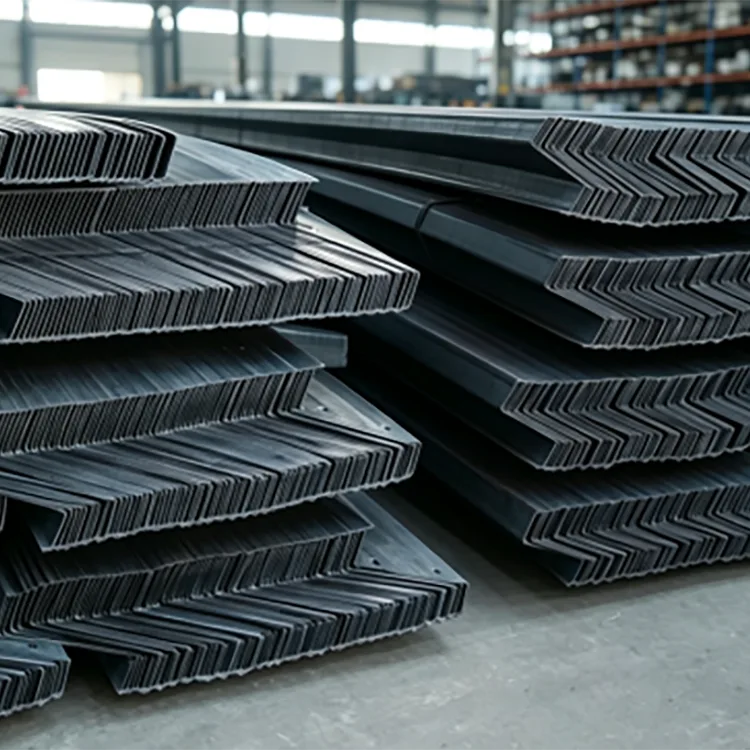

Profilene rettes ut etter forming for å redusere gjenværende forvrengning. Før sending inspiseres ferdige elementer visuelt og dimensjonalt og buntes deretter sammen i henhold til størrelse og bestillingskrav.

For batchordrer hjelper det å beholde samme materialkvalitet, seksjonsspesifikasjon og prosessparametere å opprettholde konsistens mellom ulike produksjonsbatcher.

FAQ

Q1: Hvordan velger jeg mellom Z-seksjon og C-seksjonsstål?

Hovedhensynet er tak og tilkoblingsarrangement. Z-seksjoner er spesielt nyttige for tak der tilstøtende taklister må overlappe og fortsette gjennom mønet, spesielt på større takhellinger. C-seksjoner har bredere generell anvendelighet og kan brukes til grunnere takhellinger avhengig av konstruksjonsdesign.

Q2: Er kaldformet Z-seksjonsstål lett å vri?

En riktig produsert Z-seksjon går gjennom progressiv forming, dimensjonering og retting for å kontrollere vridning og deformasjon innenfor gjeldende standardkrav. Den valgte seksjonsstørrelsen, veggtykkelsen, spennvidden og installasjonsmetoden påvirker også ytelsen.

Q3: Må innendørs Z-purlin males?

For et tørt, ventilert innemiljø uten betydelig kondens, kan den naturlige svarte ståloverflaten brukes uten ekstra belegg dersom prosjektkravene tillater det. For fuktige verksteder eller områder med hyppig kondens anbefales et rustforebyggende belegg.

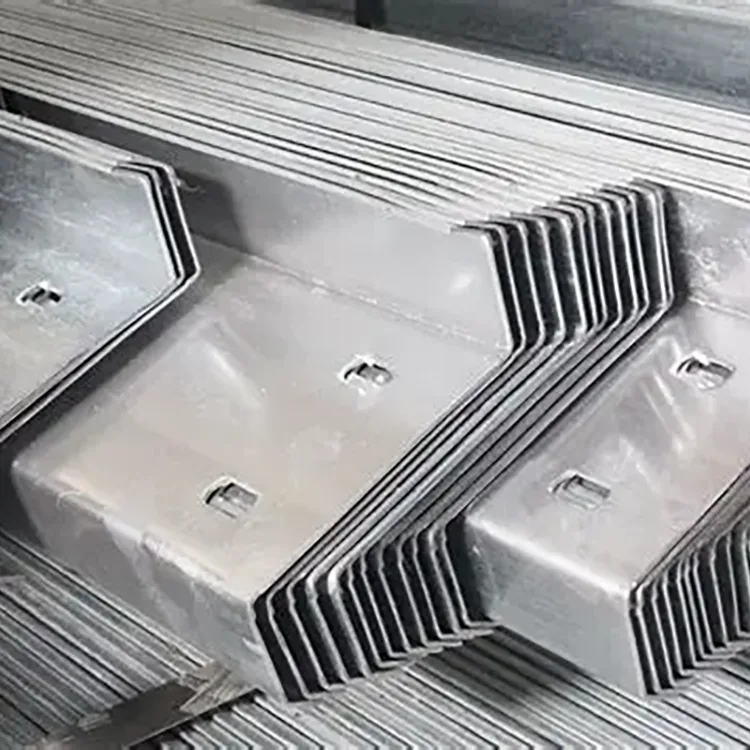

Q4: Kan Z-seksjoner leveres med forhåndsstansede hull?

Ja. Boltehull kan stanses i henhold til konstruksjonstegningene før profilene sendes. Hjørnesnitt og vinklede endesnitt kan også produseres i henhold til nødvendige koblingsdetaljer.

Q5: Kan lengden tilpasses?

Ja. Standard forsyning er generelt innenfor 6–12 m, mens ikke-standard faste lengder kan produseres i henhold til prosjekttegninger og skjærekrav.

Q6: Kan naturlig svart Z-seksjonsstål brukes utendørs?

Det anbefales ikke for direkte utendørs eksponering, regn, kystsaltspray eller korrosive miljøer. Under disse forholdene bør galvaniserte eller på annen måte korrosjonsbeskyttede Z-seksjoner vurderes.
