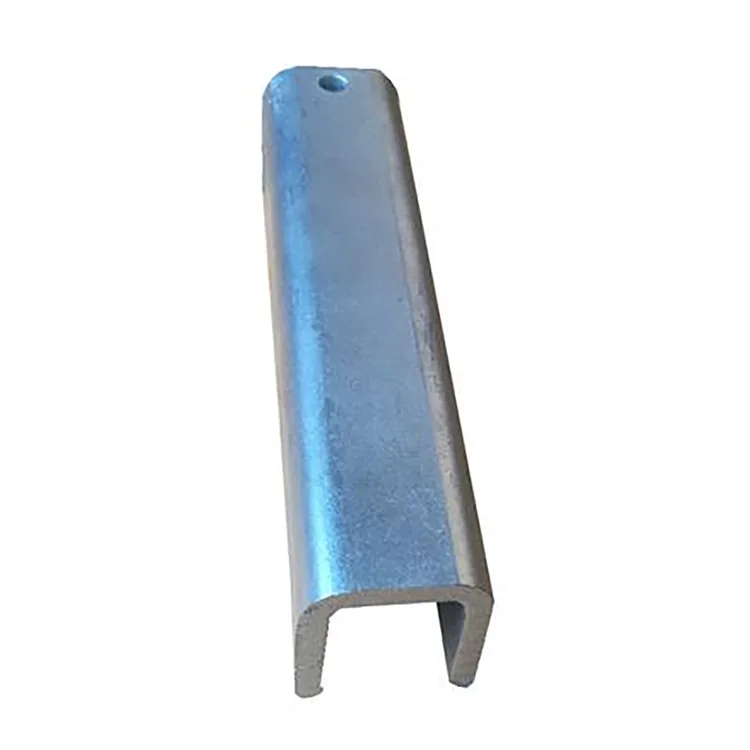

Galvanisert U-kanal

En galvanisert U-kanal velges når et prosjekt trenger en åpen stålseksjon for å feste, posisjonere eller støtte komponenter utendørs i stedet for et lukket rør eller en konvensjonell C/Z-ring.

Den U-formede seksjonen skaper en kontinuerlig base og sideflenser for bolting, fastspenning og tilkobling. Det brukes ofte til utstyrsbaser, rørstøtter, solcellekonstruksjoner, utendørsrammer, innebygde støtter og kommunale installasjoner.

Produksjonssekvensen er viktig. Stålbåndet rulles først til ønsket U-profil, etterfulgt av kutting og stansing. Den ferdige seksjonen blir deretter kjemisk forbehandlet og varmgalvanisert. Denne tilnærmingen unngår å bøye en galvanisert stripe til den endelige formen og gir sinkbeskyttelse til den dannede delen, inkludert innsiden av U-kanalen.

For utendørsprosjekter er den riktige kombinasjonen ikke bare "tykkere sink = bedre." Seksjonsstørrelse, stålkvalitet, veggtykkelse, strukturell belastning, eksponeringsmiljø og forventet brukstid bør vurderes samlet.

Seksjonsgeometri betyr noe

Den største fordelen med en U-kanal er dens åpne geometri.

Bunnseksjonen gir en kontinuerlig bæreflate, mens de to sideflensene kan brukes til bolteforbindelser, klemmer, braketter og posisjoneringskomponenter. Dette gjør det nyttig der installatører trenger tilgang til tilkoblingen fra den åpne siden.

Sammenlignet med en C-seksjon eller Z-seksjon, er en U-kanal generelt mer praktisk for utstyrsbaser, rørstøtter og posisjoneringsstrukturer. C- og Z-seksjoner velges oftere i henhold til deres strukturelle oppførsel som purliner eller rammeelementer.

For et prosjekt som involverer fotovoltaisk utstyr, utendørs rørledninger eller maskinstøtter, kan U-seksjonen derfor redusere behovet for ytterligere fabrikkerte braketter.

Tekniske spesifikasjoner

Hvorfor dannes først og galvaniseres senere?

For denne typen produkter bør formingen og det meste av fabrikasjonen fullføres før varmgalvanisering.

Produksjonsruten er:

Inspeksjon av stålbånd → Avretting → U-profilvalseforming → CNC-skjæring → Stansing og hjørnebearbeiding → Retting → Avfetting → Beising → Flussling → Tørking → Varmgalvanisering → Kjøling/passivering → Sinkinspeksjon → Sluttkontroll → Pakking

Denne sekvensen lar produsenten kontrollere de endelige U-seksjonsdimensjonene før galvanisering.

Det betyr også at hull, hjørner og innsiden av den formede profilen behandles som en del av den ferdige seksjonen i stedet for å stole på et belegg som må overleve etterfølgende formingsoperasjoner.

Etter galvanisering bør unødvendig bøyning eller kraftig forming unngås. Hvis materialet må sveises eller kuttes på arbeidsstedet, bør det skadede sinkområdet rengjøres og repareres med et passende sinkrikt belegg.

Velge sinkbelegg

Sinkbelegget bør tilpasses det faktiske korrosjonsmiljøet.

85 μm+ egner seg som startspesifikasjon for ordinær utendørs bruk i innlandsområder hvor eksponeringen er relativt moderat.

For 120–180 μm kan belegget vurderes for fuktige fabrikker, landbruks- og husdyranlegg, installasjoner ved elvebredden og andre steder med mer vedvarende fuktighet.

For 200–275 μm er det tyngre belegget beregnet på prosjekter med sterkere korrosjonseksponering, som kystområder, havner, kjemiske anlegg og avløpsmiljøer. Det nøyaktige beleggkravet bør fortsatt bekreftes mot prosjektkorrosjonskategorien og gjeldende spesifikasjon.

Et tykkere sinklag kompenserer ikke for en underdimensjonert stålseksjon. Korrosjonsbeskyttelse og strukturell utforming bør vurderes separat.

Q235B eller Q355B?

Stålkvaliteten bør følge den strukturelle belastningen i stedet for sinkkravet.

Q235B er et praktisk valg for vanlige utstyrsstøtter, utendørs braketter, rørstøtter, fotovoltaiske hjelpekonstruksjoner og generelle kommunale applikasjoner.

Q355B er bedre egnet for applikasjoner med høyere belastning som store utstyrsbaser, tyngre støttekonstruksjoner, høye vind- eller snøforhold og prosjekter der den strukturelle designen krever stål med høyere styrke.

For det medfølgende produktutvalget beskrives Q355B som å gi omtrent 30 % høyere lastekapasitet ved samme seksjonsstørrelse under gjeldende designforhold. Dette bør behandles som en sammenligning av prosjekt/design i stedet for en universell erstatningsregel; den siste delen bør kontrolleres mot den tekniske belastningen.

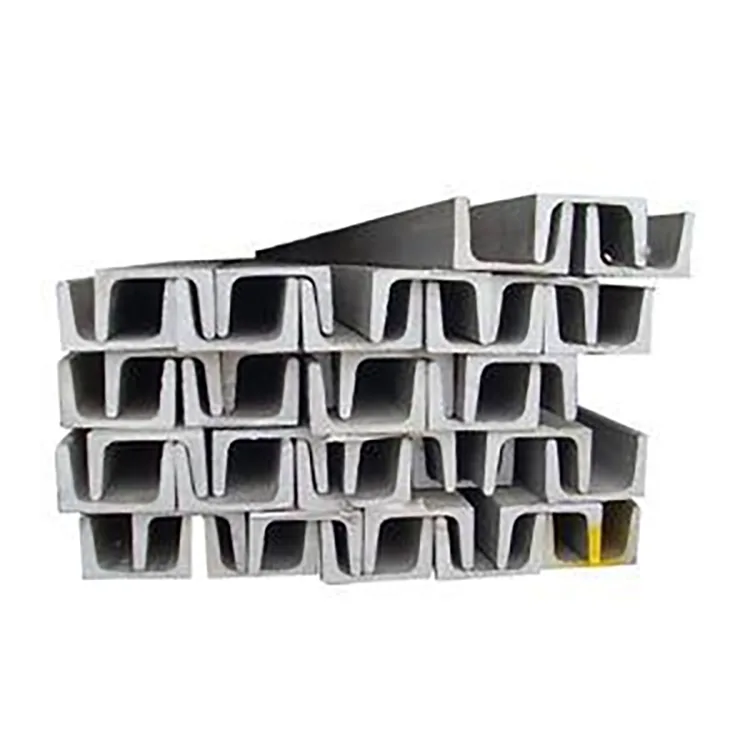

U Kanalstørrelse og veggtykkelse

U80–U300-serien gjør at seksjonen kan tilpasses forskjellige støttebelastninger.

U80–U120 kan brukes til lette rørstøtter, små utstyrsbraketter, posisjoneringskomponenter og sekundære drivhuskonstruksjoner.

U140–U200 dekker mange vanlige utendørs støtteapplikasjoner, inkludert fotovoltaiske hjelpestrukturer, utstyrsbaser og kommunale installasjoner.

U220–U300 er mer egnet for tyngre utstyrsbaser, større støttekonstruksjoner og prosjekter som krever større seksjonskapasitet.

For veggtykkelse:

1,2–1,4 mm: lette braketter, posisjoneringselementer og ikke-primære støtteapplikasjoner

1,5–2,0 mm: felles område for utendørs støttekonstruksjoner og utstyrsbaser

2,2–3,0 mm: tyngre belastninger, store støtter, områder med mye vind/snø og applikasjoner som krever større motstand mot deformasjon

Den endelige tykkelsen skal beregnes ut fra faktisk spennvidde, tilkoblingsmetode og påført last.

Søknader

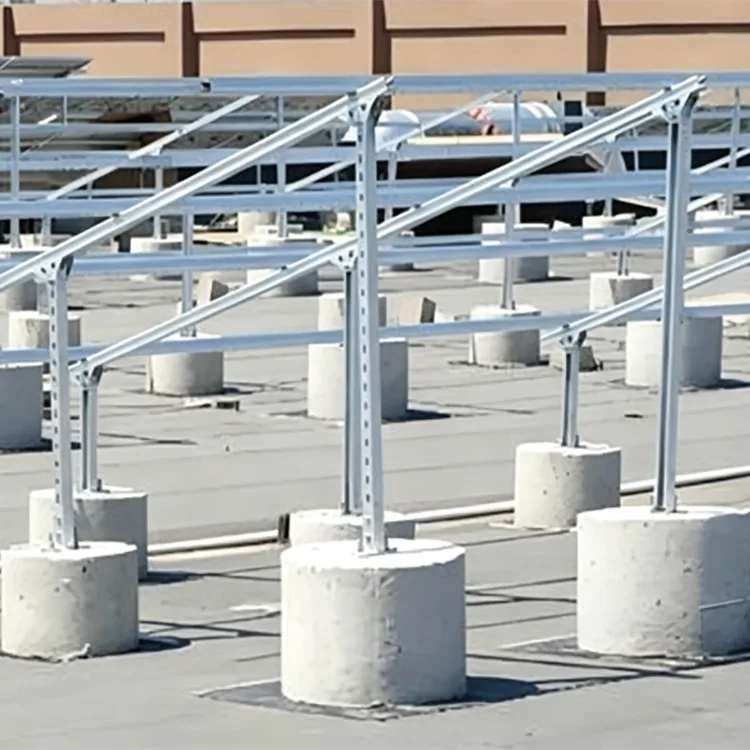

Solcelle- og vindkraftstrukturer

Galvaniserte U-seksjoner kan brukes til utstyrsbaser, festeelementer, posisjoneringsstrukturer og hjelpestøtter i utendørs fornybar energiinstallasjoner. Der et prosjekt har et 25-års designkrav, bør sinkbelegget velges i henhold til den faktiske miljøeksponeringen i stedet for å spesifisere det samme belegget for hvert sted.

Kyst- og havneområder

Saltspray og vedvarende fuktighet akselererer korrosjon på utsatt stål. U-formede galvaniserte profiler med tyngre belegg kan brukes til utendørs utstyrsstøtter, innstøpte underlag og festekonstruksjoner der seksjonsgeometrien er egnet.

Husdyr og landbruksanlegg

Ventilasjonssystemer, rørledninger, utstyrsstøtter og drivhuskonstruksjoner kan utsettes for høy luftfuktighet og ammoniakkholdige atmosfærer. Galvanisert stål gir bedre korrosjonsbeskyttelse enn ubeskyttet sort stål under disse forholdene.

Kjemiske og avløpsanlegg

Utstyrsstøtter, rørfestekonstruksjoner og utendørsrammer kan dra nytte av varmgalvanisering der miljøet er forenlig med sinkbelagt stål. For svært aggressiv kjemisk eksponering bør det komplette korrosjonsbeskyttelsessystemet spesifiseres i henhold til det kjemiske mediet.

Kommunale friluftsanlegg

Bruksområder inkluderer rekkverksbaser, belysningsrelaterte støtter, festekonstruksjoner for trafikkutstyr, landskapsrammer og andre utendørs stålkomponenter.

Factory Outdoor Supports

Den kan brukes til synlige rørledninger, utstyrsstøtter, utvendige festestrukturer og bruksstøtter rundt industrianlegg.

To typiske prosjektapplikasjoner

Kystindustriparken

For et utendørs utstyrsstøtteprosjekt ca. 2 km fra kysten, ble Q355B sinkbelagt U-profil med et 220 μm sinkbelegg valgt for utstyrsstøtter og innebygde baser. Det tyngre belegget ble spesifisert på grunn av saltsprøyteeksponeringen, mens det høyerefaste stålet ble brukt for strukturelle belastningskrav. U-profilen forenklet også utstyrsposisjonering og bolteforbindelser.

Oppgradering av husdyranlegg

Et storskala svine- og fjørfeanlegg krevde korrosjonsbestandige støtteelementer for utstyr og rørledninger i et miljø med høy luftfuktighet med ammoniakkeksponering. Q235B galvaniserte U-seksjoner ble brukt til bærekonstruksjoner og festeelementer. Den åpne profilen tillot praktisk installasjon og justering mens den galvaniserte overflaten reduserte behovet for gjentatt korrosjonsbehandling.

Hvor galvanisert U-kanal ikke er det beste valget

En U-kanal skal ikke automatisk erstatte annenhver stålseksjon.

For taklister kan C- eller Z-seksjoner gi en mer passende strukturell konfigurasjon.

For lukkede konstruksjonselementer hvor vridningsmotstand, innelukket geometri eller utseende er viktig, kan kvadratiske eller rektangulære hule seksjoner være å foretrekke.

For tørre innendørsapplikasjoner kan ubelagt kaldformet U-kanal være mer økonomisk hvis korrosjonsbeskyttelse ikke er nødvendig.

For svært aggressive kjemiske miljøer kan det hende at varmgalvanisering alene ikke gir den nødvendige beskyttelsen. Kjemisk medium, konsentrasjon, temperatur og eksponeringstid bør gjennomgås før materialvalg.

Galvanisert U-kanal vs svart U-kanal

Den grunnleggende U-seksjonsgeometrien kan forbli den samme, men bruksforholdene er forskjellige.

Kvalitetskontroll før levering

Inspeksjon bør dekke både stålseksjonen og galvaniseringskvaliteten.

Før galvanisering kontrolleres U-profilen for snittdimensjoner, retthet, vridning, hullposisjon og skjærenøyaktighet. Dette er viktig fordi sinkbelegget ikke korrigerer dimensjonsproblemer som oppstår under valseforming.

Etter galvanisering sjekker inspektører overflaten for bare områder, overdreven sinkoppbygging, avskalling, sprekker og andre synlige defekter. Sinkbeleggtykkelse kan måles i henhold til avtalt inspeksjonsmetode.

For prosjektbestillinger kan materialsertifikater, målkontrollprotokoller, inspeksjonsresultater for sinkbelegg og annen kvalitetsdokumentasjon leveres i henhold til kjøpers krav.

Bearbeiding og tilpasset produksjon

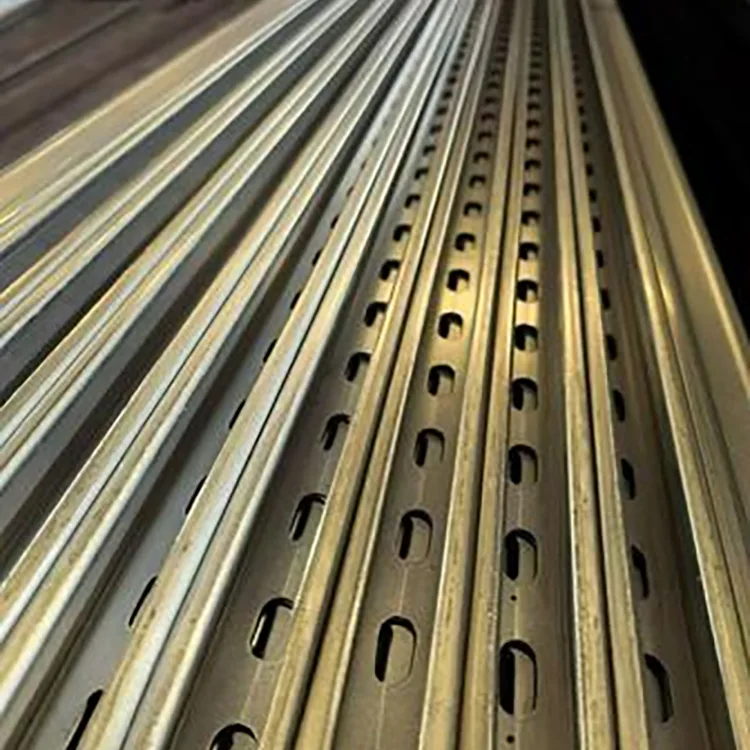

U-kanalen kan leveres som standard rett seksjon eller bearbeides før galvanisering.

Typiske skreddersydde operasjoner inkluderer skjæring med fast lengde, stansing, hjørneskjæring, hullplassering og ikke-standard seksjonsproduksjon. Å fullføre disse operasjonene før galvanisering bidrar til å holde de behandlede områdene beskyttet av det endelige sinkbelegget.

For større prosjekter bør kjøper oppgi snitttegning sammen med hullmønster, nødvendig lengde, stålkvalitet, veggtykkelse og korrosjonsmiljø. Dette gjør at produsenten kan sitere den ferdige spesifikasjonen i stedet for bare den rå U-seksjonen.

Sjekkliste for innkjøp

Før du legger inn en bestilling, bekreft disse punktene:

1.U seksjonsstørrelse: U80–U300 eller en prosjektspesifikk dimensjon.

2. Stålkvalitet: Q235B eller Q355B.

3. Veggtykkelse: basert på strukturell belastning og spennvidde.

4.Sinkbelegg: 85 μm+, 120–180 μm eller 200–275 μm avhengig av eksponering.

5.Hullmønster: diameter, avstand og plassering hvis forhåndsstansing er nødvendig.

6. Lengde: standard eller prosjektspesifikk fast lengde.

7.Gjeldende standard: gjeldende prosjektspesifikasjon og påkrevd galvaniseringsstandard.

8.Inspeksjonsdokumenter: materialsertifikat, målinspeksjon og sinkbeleggsrapport der det er nødvendig.

Denne informasjonen er nok til å unngå den vanligste kjøpsfeilen: å sammenligne galvaniserte U-seksjoner kun etter pris per tonn mens man ignorerer stålkvalitet, veggtykkelse og sinkbelegg.

FAQ

Q1: Kan innsiden av U-kanalen galvaniseres?

Ja. Produktet formes først og deretter varmgalvanisert, slik at den U-formede delen galvaniseres som en ferdig profil. Den faktiske beleggdekningen bør verifiseres i henhold til avtalte inspeksjonskrav.

Q2: Hvorfor foretrekkes forming før galvanisering?

Den unngår mekanisk å danne et ferdig sinkbelegg til den endelige U-formen. Kutting, stansing og større formingsoperasjoner kan fullføres før galvanisering, etterfulgt av den siste korrosjonsbeskyttende behandlingen.

Q3: Vil sveising skade det galvaniserte belegget?

Sinkbelegget rundt en sveis påvirkes av sveisevarme. Etter sveising bør området rengjøres og repareres med et passende sinkrikt belegg.

Q4: Kan U-kanal brukes til 25-årige solcelleprosjekter?

Den kan brukes der seksjon og korrosjonssystem oppfyller prosjektkravene. For kystnære eller sterkt korrosive områder bør tyngre sinkbelegg og potensielt et ekstra beskyttelsessystem vurderes.

Q5: Hva er bedre for utendørs bruk, Q235B eller Q355B?

Ingen av karakterene er universelt bedre. Q235B er egnet for mange normallastede konstruksjoner, mens Q355B velges når høyere konstruksjonsstyrke er nødvendig. Karakteren skal følge ingeniørberegningen.

Q6: Hva er forskjellen mellom U-kanal og C-kanal?

U-kanal brukes ofte til baser, feste, posisjonering og støttestrukturer der dens åpne profil er praktisk for tilkoblinger. C-kanal er mer vanlig brukt som en strukturell innramming eller purlin-seksjon. Riktig valg avhenger av lastveien og tilkoblingsdesign.

Q7: Kan ikke-standard U-kanalstørrelser produseres?

Ja. Ikke-standard snittdimensjoner, veggtykkelser, lengder og hullmønstre kan diskuteres basert på tegninger og prosjektkrav.

Q8: Er galvanisert U-kanal egnet for kystområder?

Ja, forutsatt at sinkbelegget og strukturelle spesifikasjoner er valgt for det faktiske korrosjonsmiljøet. For sterk saltsprøyteeksponering kan et tyngre belegg som 200–275 μm vurderes sammen med prosjektets krav til korrosjonsbeskyttelse.
