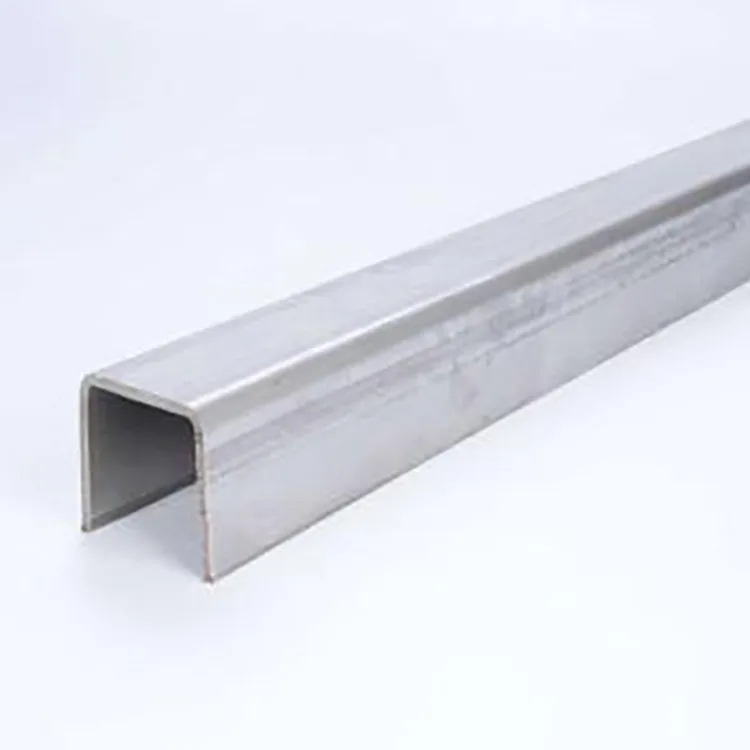

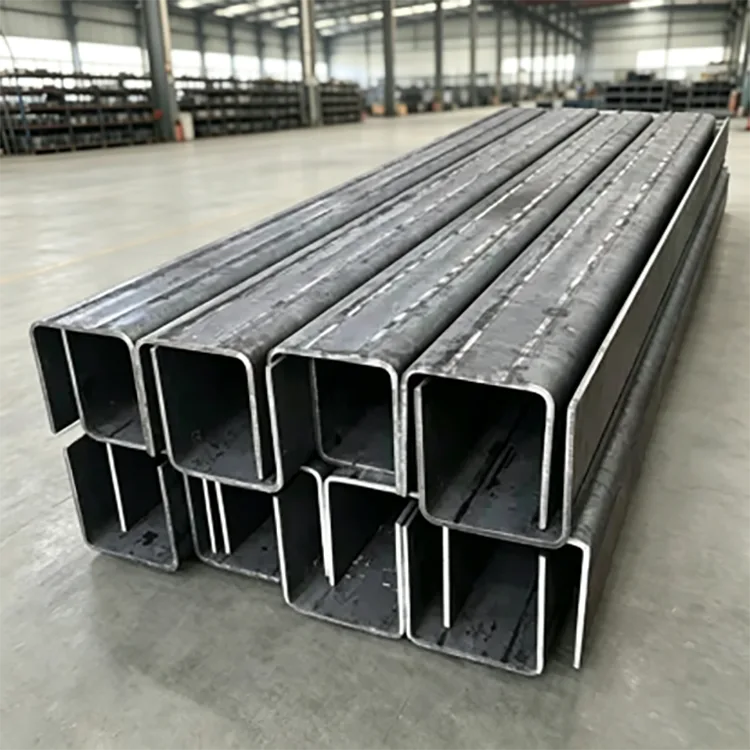

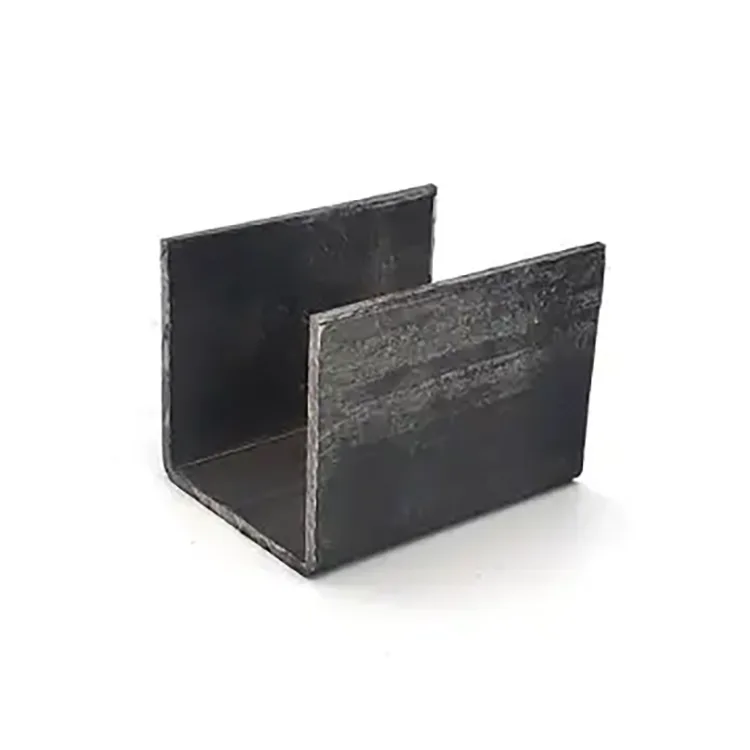

Kaldformet U-kanal

Den kaldformede U-kanalen er utviklet for prosjekter der tradisjonelt kanalstål er for tungt og kostbart, mens kvadratiske eller rektangulære rør er dyrere eller mindre praktiske for festing og plassering. Laget av kvalitetsstålstrimmel gjennom integrert romtemperatur kaldforming, har seksjonen et vanlig U-formet spor, åpen tilgang og nøyaktig posisjonering.

Sammenlignet med C- og Z-seksjoner, som hovedsakelig brukes som tak- og veggprofiler, er U-kanalstål bedre egnet til støtter, festekanaler, utstyrsbaser, innstøpte deler, rørstøtter, føringskonstruksjoner og kapslingsrammer. Dens åpne rille gjør den også praktisk for bolting, fastspenning, føring og posisjonering under installasjon.

Av denne grunn er den spesielt egnet for tørre innendørs verksteder, lukkede fabrikker og andre ikke-korrosive miljøer uten regn, saltspray eller syre- og alkalieksponering, spesielt der materialkostnader og installasjonseffektivitet må kontrolleres.

Tekniske spesifikasjoner

Standard produksjonsprosess

Produksjonen starter med innkommende inspeksjon av stålspolen, etterfulgt av automatisk nivellering og retting for å frigjøre materialbelastning. Strimlen passerer deretter gjennom flere rullformingsstasjoner for gradvis å lage den U-formede delen, etterfulgt av presis dimensjonering, servo CNC-skjæring med fast lengde og valgfri automatisk stansing eller hjørneskjæring.

De ferdige profilene rettes opp igjen før full visuell og dimensjonell inspeksjon, bunting og lagring.

Inspeksjon av stålspiral → nivellering og retting → progressiv kaldvalsing → U-seksjonsdimensjonering → CNC skjæring med fast lengde → stansing/hjørneskjæring → sekundær retting → dimensjonell og visuell inspeksjon → bunting og lagring

I motsetning til varmvalsede seksjoner, bruker ikke denne prosessen et høytemperaturvalsetrinn. Den lar profildimensjonene, rettheten, hullposisjonene og kantgeometrien kontrolleres under kontinuerlig forming, noe som er nyttig for prosjekter som krever nøyaktig montering.

Hva gjør U Channel Steel annerledes

Lett design med lavere totalkostnad

Kaldforming øker stålets styrke gjennom arbeidsherding, slik at en tynnere veggseksjon kan brukes i stedet for en tyngre tradisjonell kanal i passende applikasjoner. Resultatet er lavere stålforbruk og reduserte transport-, løfte- og installasjonskostnader.

I typiske lette og middels støtteapplikasjoner kan den kaldformede designen være mer enn 30 % lettere enn tradisjonelt kanalstål, noe som bidrar til å redusere material-, frakt- og arbeidskostnader.

U-formet spor for fiksering og plassering

Den åpne U-formede delen er en av de viktigste praktiske fordelene. Den gir en praktisk overflate for sporfiksering, føring, begrensning, utstyrsposisjonering, rørklemming og innebygd konstruksjon.

Det er også her seksjonen skiller seg fra C- og Z-stål. Vanligvis velges C- og Z-seksjoner for purliner, mens U-kanalstål oftere brukes der selve profilen skal fungere som støtte, underlag, føring eller festekanal.

Dimensjonsnøyaktighet for direkte montering

Profilene dannes på en automatisk rulleformingslinje og passerer gjennom dimensjonerings- og retteprosesser. Dette bidrar til å opprettholde konsistente seksjonsdimensjoner, rette kanter og kontrollert vridning.

For prosjekter som bruker forhåndsstansede hull eller elementer med fast lengde, er målet å levere komponenter som kan monteres direkte i stedet for gjentatte ganger å kutte eller korrigere på stedet.

Enkel skjæring, sveising og boring

Den naturlige svarte ståloverflaten har ikke et galvanisert belegg som må vurderes under skjæring eller sveising. Materialet kan kuttes, bores, sveises eller bøyes i henhold til fabrikasjonskravene.

Forstansede hull, slisser, hjørnekutt og seksjoner med fast lengde kan også produseres før forsendelse, noe som reduserer mengden anleggsbehandling som kreves for renovering og utstyrsstøtteprosjekter.

Ren seksjon og regelmessig utseende

En riktig utformet U-seksjon har en flat overflate, vanlige kanter og konsistent geometri. Etter montering kan komponentene opprettholde jevne mellomrom og et pent helhetlig utseende, noe som gjør dem egnet ikke bare for funksjonelt stålarbeid, men også for synlige innendørskonstruksjoner, verksteder og utstillings- eller utstillingsområder.

Løse vanlige prosjektproblemer

Lavere material- og installasjonskostnader:

Den kaldformede tynnveggede designen kan redusere vekten med 30 %+ sammenlignet med tradisjonelt kanalstål, som kan senke transport-, løft- og arbeidskostnader.

Mindre nettstedkorreksjon:

CNC-rulleforming og retting gir konsistente dimensjoner og retthet, og bidrar til å redusere skjære-, bore- og korrigeringsarbeid etter levering.

Raskere installasjon:

Det standard U-formede sporet kan brukes direkte til festing, føring, støtte og posisjonering. Med forhåndsstansede hull eller slisser kan mange komponenter settes sammen uten ytterligere fabrikasjon på stedet.

Bedre passform for lette strukturer:

Kaldarbeidsherding forbedrer styrken til den formede seksjonen, og gjør den egnet for lette og middels belastede støtter, utstyrsbraketter, rørstøtter og kapslingskonstruksjoner når seksjonen er riktig valgt for belastningen.

Ekte prosjektapplikasjoner

Tilfelle 1: Utstyrsstøttesystem for et smart produksjonsverksted

Prosjektet innebar et moderne intelligent produksjonsverksted med et tørt, støvkontrollert innemiljø. Kunden trengte et stort antall utstyrsfestebraketter og rørstøtterammer, med krav til strukturell stabilitet, høy planhet og kontrollerte prosjektkostnader.

Det valgte materialet var Q235B kaldformet U-kanal, U100–U140, med 1,5–2,0 mm veggtykkelse og forhåndsstansede posisjoneringshull.

Det U-formede sporet passet kravene til utstyrsplassering og rørfesting uten ekstra sveising på stedet. Installasjonseffektiviteten økte med 40 %, mens den lette designen reduserte transport- og løftekravene. Sammenlignet med den tradisjonelle kanal-stål-løsningen ble den totale prosjektkostnaden redusert med 23 %.

Den høye planheten bidro også til å forhindre installasjonsavvik rundt utstyret. Det ferdige støttesystemet forble stabilt og fritt for å løsne, med et pent verkstedoppsett og engangsprosjektaksept.

Tilfelle 2: Innendørs strukturell oppgradering av en eldre fabrikk

En eldre industrifabrikk krevde nye innendørs skillevegger, utstyrsstøtter og rørfestekonstruksjoner. Fordi det eksisterende bygget hadde begrenset lastekapasitet, var tunge stålseksjoner ikke egnet for renoveringen.

Prosjektet brukte Q235B Cold-Formed U-Channel i flere størrelser i henhold til de forskjellige støttekravene.

Den lette delen bidro til å møte belastningsbegrensningene til den eksisterende bygningen uten å øke den strukturelle belastningen unødvendig. Den kompakte formen var også lettere å installere i trange områder rundt eksisterende utstyr og rør.

Etter installasjonen ga de oppgraderte strukturene stabil støtte samtidig som de opprettholdt en ren layout, noe som gjorde U-kanalen egnet for lettvekts innendørs fabrikkrenovering.

Hvordan velge riktig U-kanal

Etter miljø:

Det anbefales hovedsakelig for tørre, ventilerte innemiljøer uten direkte regn eller korrosiv eksponering. For fuktige verksteder bør en ekstra rustforebyggende grunning vurderes. Utendørs, saltsprøyte og sterkt korrosive miljøer krever et passende beskyttende belegg eller en annen stålprofil.

Etter materiale:

Q235B er egnet for generelle lette støtter, braketter og skapkonstruksjoner. Q355B anbefales når det kreves høyere styrke, for eksempel større spennvidder, tyngre utstyrsunderlag eller armeringsarbeid.

Etter seksjonsstørrelse:

U80–U120 kan brukes til mindre rør- og utstyrsstøtter. U140–U200 er egnet for hovedskapskonstruksjoner og stativbaser. For tyngre armering og større underlag kan større seksjoner som U250–U300 vurderes i henhold til faktisk belastning.

Etter veggtykkelse:

0,8–1,2 mm brukes vanligvis for lett posisjonering og ikke-bærende applikasjoner; 1,5–2,0 mm er egnet for vanlige bærekonstruksjoner; 2,5–3,0 mm er beregnet for tyngre støtte- og armeringsapplikasjoner.

Den endelige seksjonsstørrelsen bør bekreftes i henhold til spennvidde, belastning, festemetode og installasjonsforhold i stedet for kun valgt etter profilstørrelse.

Overflate og applikasjonsmiljø

Standardproduktet leveres som naturlig sort stål uten galvanisert belegg. Dette gjør etterfølgende skjæring, sveising og boring enkel og lar kjøperen påføre grunning, maling eller annen passende overflatebehandling ved behov.

Produktet er best egnet til:

Tørre innendørs fabrikker og verksteder

Utstyrsstøtterammer

Rør- og kabelbærekonstruksjoner

Utstyrsbaser

Innendørs skillevegger og kabinetter

Innstøpte stålkomponenter

Styre- og posisjoneringsstrukturer

Renoveringsprosjekter i lett stål

For utendørs konstruksjoner, kystområder, vedvarende fuktighet eller miljøer utsatt for syre og alkali, må korrosjonsbeskyttelse spesifiseres før produksjon.

Tilpasset behandling og bulkforsyning

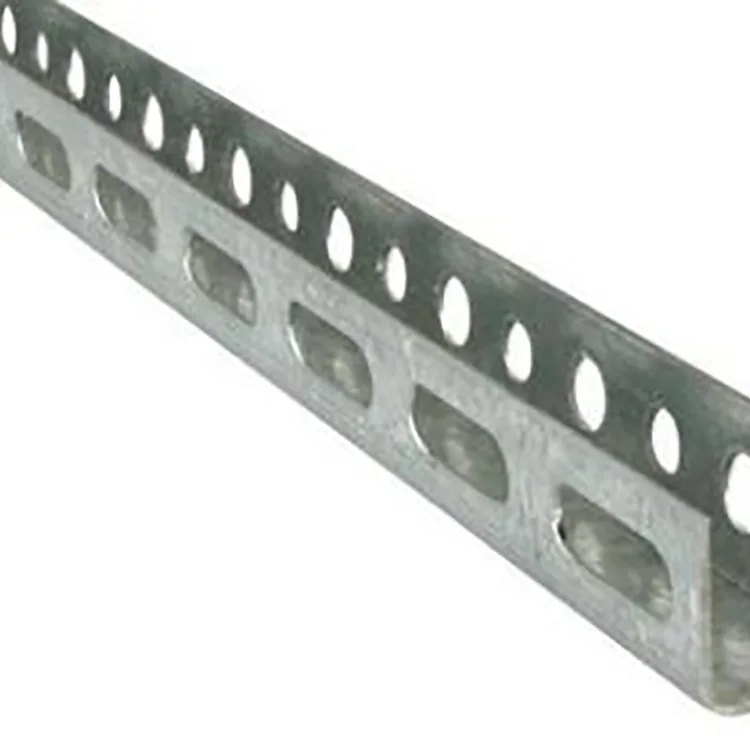

U-kanalen kan produseres i henhold til prosjekttegninger i stedet for begrenset til standard lagerstørrelser. Tilgjengelig prosessering inkluderer forhåndsstansede hull, slisser, hjørneskjæring, vinklet skjæring, skjæring med fast lengde og ikke-standard dimensjoner.

For prosjekter som bruker gjentatte støttekomponenter, kan forbehandling redusere skjæring og boring på stedet. Kjøpere kan oppgi tegninger, snittdimensjoner, hullavstand, lengdekrav og materialkvalitet ved tilbudsforespørsel.

For større bestillinger kan produksjonen ordnes i henhold til ønsket størrelseskombinasjon og leveringsplan, med dimensjonskontroll utført før bunting og forsendelse.

Fabrikkkvalitetskontroll

Kvalitetskontrollen starter med den innkommende stålspolen, hvor materialkvalitet og grunnleggende dimensjonsforhold kontrolleres før forming.

Under produksjonen er hovedkontrollpunktene strimmelutjevning, rulleformingsstabilitet, seksjonsdimensjoner, retthet, hullposisjon og skjærelengde. Etter forming gjennomgår profilene sekundær retting og endelig visuell og dimensjonell inspeksjon.

Spesiell oppmerksomhet rettes mot vridning, deformasjon, kanttilstand og konsistens mellom batch. For forhåndsstansede produkter kontrolleres også hullposisjon og avstand fordi disse dimensjonene direkte påvirker installasjonen.

Denne produksjonstilnærmingen er viktig for prosjekter der den leverte U-kanalen må samsvare med tegninger og settes sammen med andre fabrikerte komponenter uten gjentatt stedskorreksjon.

FAQ

Q1: Er kaldformet U-kanal sterkere enn vanlig kanalstål?

For egnet lette og middels belastede applikasjoner introduserer kaldforming arbeidsherding og kan gi høyere styrke i det formede materialet. Seksjonen er også dimensjonsmessig regelmessig og motstandsdyktig mot deformasjon når den er riktig valgt og installert. For tungt belastede primærkonstruksjoner bør den nødvendige lastberegningen avgjøre om en tyngre kanal eller høyfast seksjon er nødvendig.

Q2: Kan U-kanal erstatte tradisjonelt kanalstål?

Det kan erstatte tradisjonelt kanalstål i mange lette og middels belastede applikasjoner som støtter, braketter, innkapslinger, innebygde strukturer og utstyrsbaser. Den skal ikke automatisk erstatte tunge primærbjelker eller konstruksjoner som er utsatt for betydelig støt eller konsentrerte belastninger.

Spørsmål 3: Kan du forhåndsslå hull og kutte ikke-standard lengder?

Ja. Forstansing, hjørneskjæring, slisse, vinklet skjæring og ikke-standard faste lengder kan produseres i henhold til tegninger. Dette gjør at komponentene kommer klare til montering.

Q4: Hva er forskjellen mellom U-kanal og C/Z purlin-seksjoner?

C- og Z-seksjoner brukes hovedsakelig til tak- og veggspor. U-seksjoner er mer vanlig brukt for støtter, baser, innebygde deler, festekanaler, føringer og posisjoneringsstrukturer. Utvalget bør følge den faktiske strukturelle funksjonen.

Q5: Vil kaldformet U-kanal vri seg eller deformeres lett?

En riktig produsert seksjon går gjennom multi-pass forming, dimensjonering og retting for å kontrollere vridning og deformasjon innenfor gjeldende standardkrav. Riktig materiale, veggtykkelse, snittstørrelse og installasjonsmetode er også viktig for å opprettholde dimensjonsstabilitet under bruk.

Q6: Hva er bedre, Q235B eller Q355B?

Q235B er egnet for generell lysstøtte og skapapplikasjoner. Q355B gir høyere styrke og egner seg bedre til tyngre utstyrsbaser, større spenn og armeringsarbeider når den konstruksjonsmessige utformingen krever det.

Q7: Kan overflaten galvaniseres eller males?

Ja. Standardproduktet er naturlig sort stål, så det kan bearbeides med egnet grunning, maling, pulverlakk eller galvanisering i henhold til prosjektmiljøet og korrosjonskrav.
