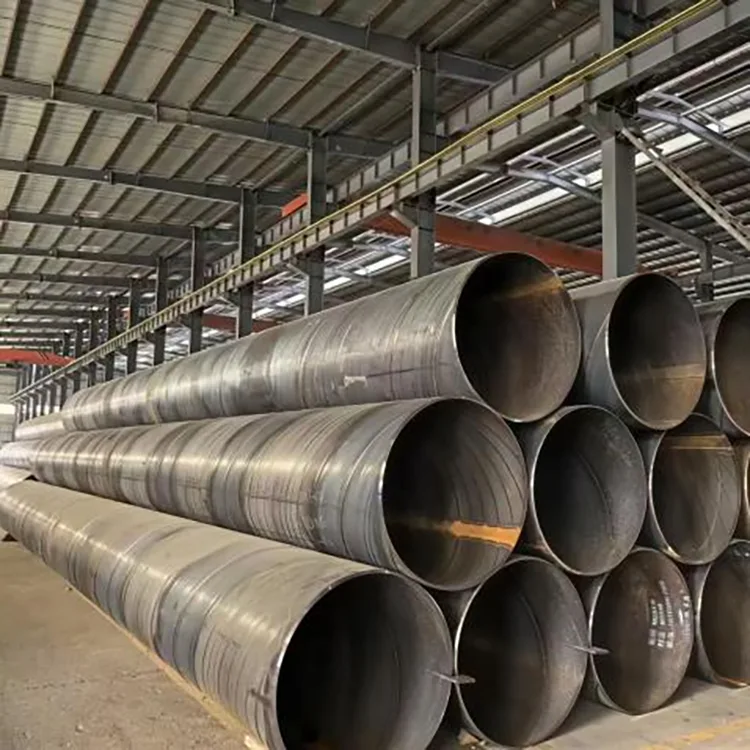

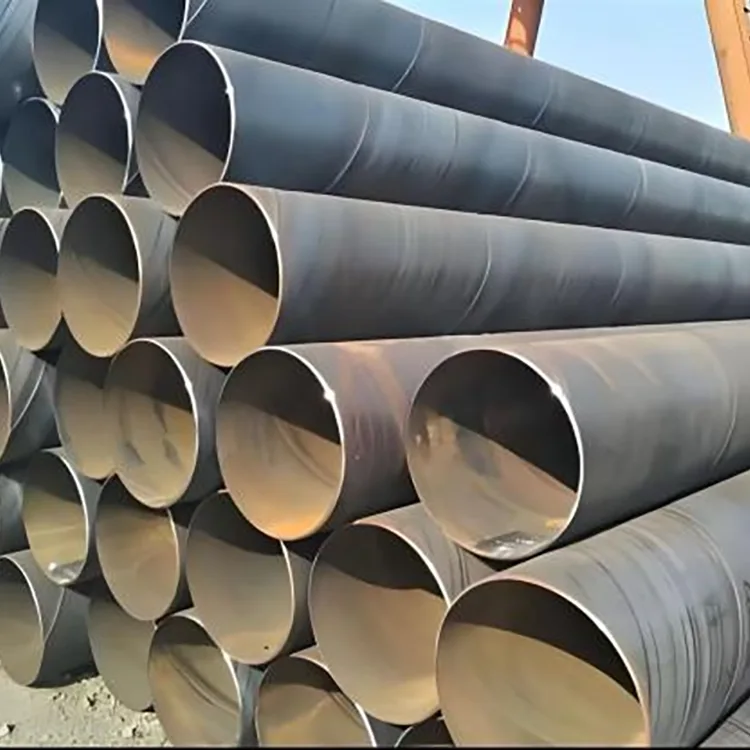

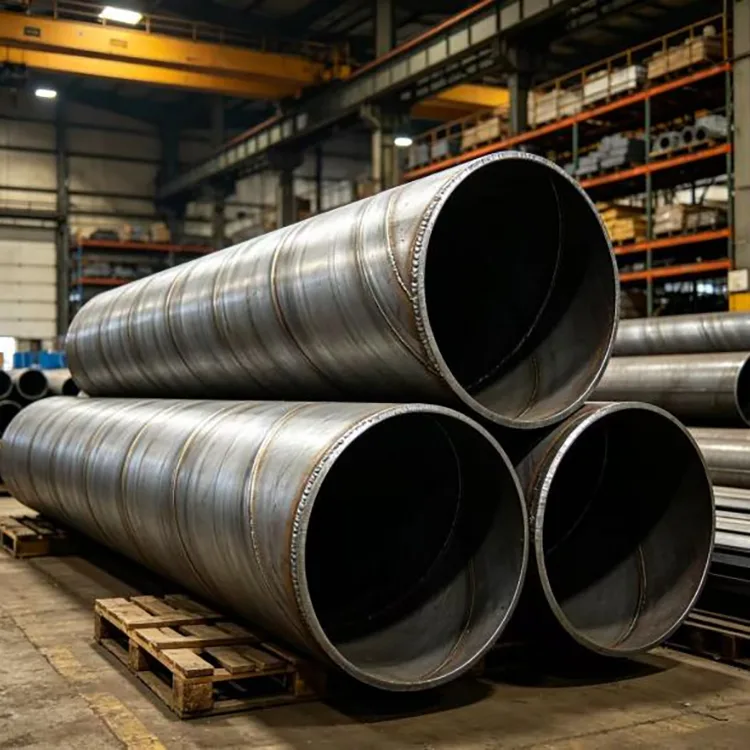

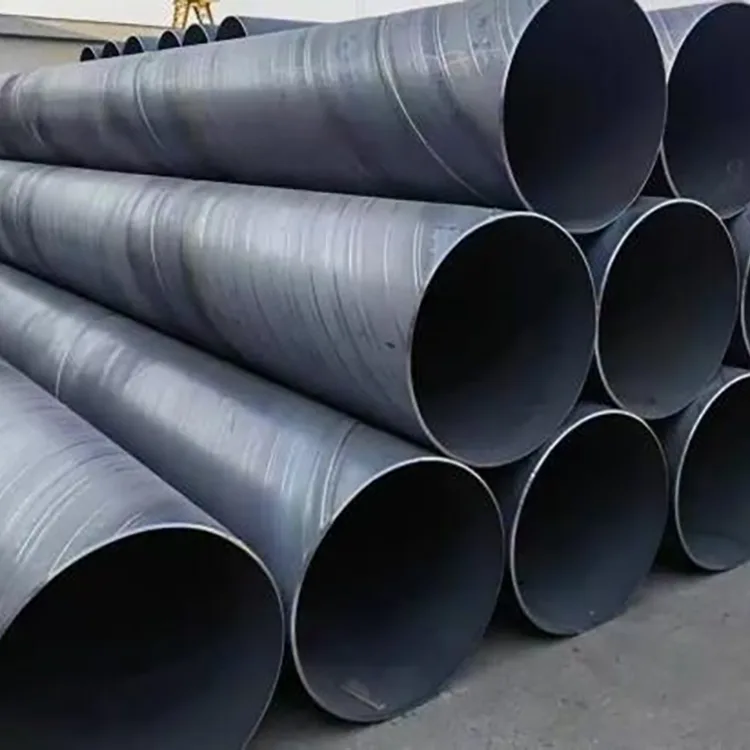

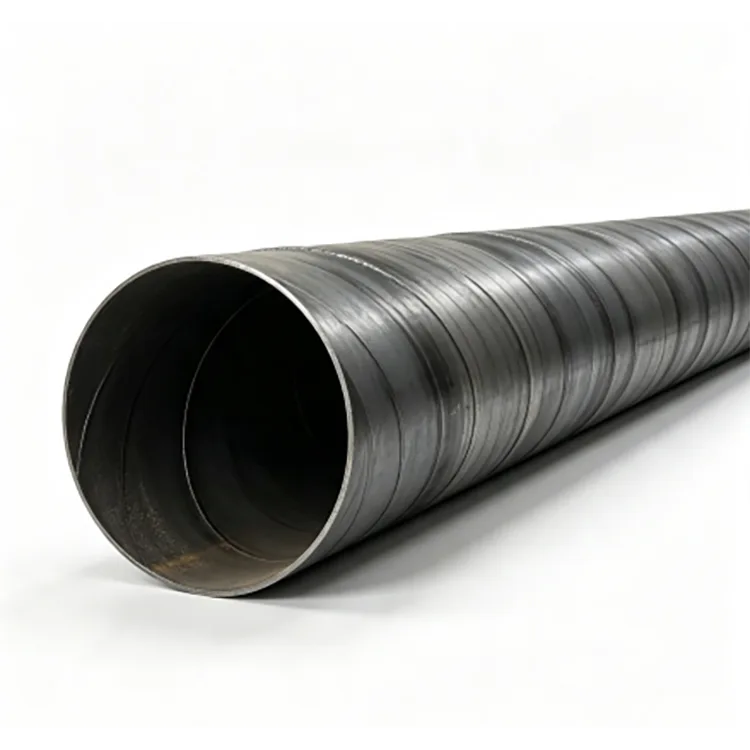

Spiralsveiset stålrør

For rørledninger med stor diameter er ikke alltid den laveste kjøpesummen den laveste prosjektkostnaden. Veggtykkelse, sveisekvalitet, dimensjonsnøyaktighet, korrosjonsbeskyttelse og inspeksjonsregistre påvirker alle installasjon, trykkytelse og langsiktig vedlikehold.

Rongheng Spiral Welded Steel Pipe er produsert av kvalifisert varmvalset stålstrimmel gjennom CNC spiralforming og automatisk dobbeltsidig neddykket buesveising. Det tilgjengelige diameterområdet er 219–3 620 mm, med veggtykkelser fra 6–30 mm. Materialalternativer inkluderer Q235B, Q355B og L245–L485, som dekker vanlige kommunale, strukturelle, pele-, vannoverførings- og rørledningsapplikasjoner.

Hver produksjonsordre følger en definert inspeksjonsprosess som dekker råmateriale, forming, sveising, dimensjoner, sveisekvalitet, hydrostatisk testing og tilstand på ferdig overflate. For prosjekter som krever ekstra beskyttelse, kan røret leveres med tilpassede anti-korrosjonssystemer som 3PE eller epoksy kulltjærebelegg, i henhold til servicemiljøet.

Fokuset er ukomplisert: lever spesifisert veggtykkelse og materiale, dokumenter nødvendige inspeksjoner, og lever rørender og beleggforhold som kan brukes direkte på stedet.

Nøkkelfunksjoner

Stort diameterområde for infrastrukturrørledninger

Spiralsveiset konstruksjon er spesielt egnet for rør med stor diameter fordi stålbånd kontinuerlig kan formes til et bredt spekter av rørdiametre.

Rongheng leverer rør fra 219 mm til 3 620 mm OD, med 6–30 mm veggtykkelse som standard produksjonsområde. Faste lengder på 6 m, 9 m og 12 m er tilgjengelig, mens ikke-standard lengder og spesielle veggtykkelser kan produseres etter prosjekttegninger og spesifikasjoner.

Dobbeltsidig nedsenket buesveising

Røret er produsert ved hjelp av automatisk dobbeltsidig neddykket buesveising. Formings- og sveiseprosessen kontrolleres for å opprettholde konsistent rørgeometri og sveisekvalitet langs produksjonslengden.

Innvendig og utvendig sveising utføres for å oppnå tilstrekkelig sveiseinntrengning og en konsistent sveising. Sveisinspeksjon er integrert i produksjonskvalitetskontrollprosessen i stedet for kun å stole på visuell inspeksjon etter produksjon.

Stabil veggtykkelse og trykkytelse

For nedgravde vann-, drenerings- og trykkrørledningsprosjekter er veggtykkelse en viktig innkjøpsspesifikasjon. En nominell diameter alene avgjør ikke om et rør er egnet for applikasjonen.

Rongheng kontrollerer veggtykkelse mot gjeldende spesifikasjoner og kan dokumentere materiale, dimensjoner og inspeksjonsresultater for prosjektaksept. Kjøpere kan også spesifisere veggtykkelsestoleranse, sveisinspeksjon og hydrostatiske testkrav i kjøpekontrakten.

Korrosjonsbeskyttelse for ulike miljøer

Bare spiralsveiset stålrør kan brukes der prosjektet gir eget belegg eller der servicemiljøet ikke krever ekstra korrosjonsbeskyttelse.

For nedgravde rørledninger, fuktige områder, saltholdig jord eller kystprosjekter, kan Rongheng levere forskjellige eksterne korrosjonsbeskyttelsessystemer. 3PE-belegg, epoksykulltjærebelegg og andre spesifiserte systemer kan velges i henhold til jordforhold, transportert medium, designlevetid og prosjektkrav.

For 3PE-belagt rør kan den medfølgende produksjonsspesifikasjonen inneholde krav som:

● Skrellstyrke: ≥50 N/cm

● Vedheft: ≥8 MPa

Det riktige beleggsystemet bør bekreftes mot prosjektspesifikasjonen i stedet for å velges utelukkende etter rørdiameter.

Avfasing for stedsveising

Rørender kan maskineres med kontrollerte skrådimensjoner for å matche kundens sveiseprosedyre og feltskjøtekrav.

Sluttforberedelse kan omfatte:

● Standard avfasing

● Etterbehandling av endeflaten

● Avgrading

● Dimensjonskorreksjon

● Spesiell endeklargjøring i henhold til tegninger

Dette reduserer mengden forberedelse som kreves før feltsveising, spesielt for rørledningsinstallasjon med stor diameter.

Tekniske spesifikasjoner

Produksjonsprosess

Produksjonsprosessen er organisert rundt de punktene som mest direkte påvirker rørkvaliteten med stor diameter.

1. Inspeksjon av varmvalsede stålbånd

Den innkommende stålstripen kontrolleres mot nødvendig materialkvalitet og produksjonsspesifikasjon før forming. Materialdokumentasjon kan leveres for prosjektsporbarhet.

2. Utjevning og klargjøring

Stålbåndet avrettes før det går inn i formingsprosessen. Riktig strimmelforberedelse bidrar til å opprettholde konsistente formingsforhold og rørgeometri.

3. CNC-spiralforming

Strimlen formes kontinuerlig til spesifisert spiraldiameter. Formingsparametere justeres i henhold til rørdiameter, veggtykkelse og materialkvalitet.

4. Innvendig og ekstern nedsenket buesveising

Automatisk sveising utføres på begge sider av spiralskjøten. Sveiseparametere kontrolleres i henhold til rørspesifikasjonen, med inspeksjon fokusert på sveisekontinuitet, penetrering og potensielle interne defekter.

5. Rørdimensjonering og retting

Etter sveising kontrolleres og korrigeres det ferdige røret for diameter, rundhet og retthet innenfor gjeldende spesifikasjon.

6. Avslutt behandlingen

Rørender kuttes og fases i henhold til prosjektkravet. Spesiell sluttforberedelse kan fullføres før forsendelse.

7. Anti-korrosjonsbelegg

Der det er nødvendig mottar røret det spesifiserte eksterne beleggsystemet. Beleggets tilstand, vedheft og andre spesifiserte egenskaper inspiseres før slipp.

8. Sluttkontroll og pakking

Ferdige rør gjennomgår dimensjonale, utseende og nødvendige ytelsesinspeksjoner før bunting, merking og forsendelse.

Kvalitetskontroll og inspeksjon

Sveiset rør med stor diameter bør kjøpes med målbare inspeksjonskrav i stedet for kun å stole på en fabrikkerklæring som "høy kvalitet".

Ronghengs produksjonskvalitetssystem inkluderer 16 inspeksjonssjekkpunkter som dekker produksjonsprosessen og det ferdige produktet. De oppgitte produksjonsdataene indikerer en total kvalifiseringsgrad for ferdige produkter på 99,97 %.

Sveiseinspeksjon

Produksjonsspesifikasjonen inkluderer 100 % sveisinspeksjon ved bruk av både røntgen- og ultralydtesting for å identifisere sveisefeil som ikke kan bekreftes gjennom visuell inspeksjon alene.

Den nøyaktige NDT-metoden, akseptnivået og rapporteringsformatet kan justeres med gjeldende standard eller prosjektspesifikasjon.

Hydrostatisk testing

For gjeldende trykk-rørledningsordrer kan hvert rør gjennomgå hydrostatisk testing ved 1,5 ganger arbeidstrykket, med en holdeperiode på minst 5 sekunder og ingen lekkasje under den spesifiserte testen.

For et spesifikt prosjekt bør testtrykk, holdetid og akseptkriterier bekreftes i teknisk avtale før produksjon.

Dimensjonell inspeksjon

Inspeksjon dekker nøkkeldimensjoner som:

● Utvendig diameter

● Veggtykkelse

● Rørlengde

● Rundhet

● Retthet

● Fasedimensjoner

● Overflatetilstand

Dette er spesielt viktig for rør med stor diameter fordi dimensjonsavvik kan øke feltinnretting og sveisearbeid.

Spiralsveiset stålrør vs. små fabrikktilførsel

For ingeniøranskaffelser er den viktige sammenligningen ikke bare leverandørens oppgitte pris. Kjøpere bør sammenligne materialkvalitet, faktisk veggtykkelse, NDT-dekning, hydrostatiske testkrav, beleggspesifikasjon, inspeksjonsdokumenter og leveringstilstand på samme tekniske grunnlag.

Materialvalgveiledning

Q235B for konvensjonelle kommunale prosjekter

For konvensjonelle kommunale vannforsynings-, avløps- og avløpsrørledninger velges Q235B ofte der designkravene ikke krever en høyere styrke.

Det er egnet når ingeniørdesignet prioriterer tilstrekkelig strukturell ytelse og kontrollerte materialkostnader.

Q355B for høyere strukturelle krav

Q355B kan vurderes for applikasjoner som krever høyere materialstyrke, inkludert visse tunge, lavtemperatur- eller strukturelle/peleapplikasjoner.

Den endelige karakteren bør velges i henhold til designbelastning, temperatur, sveisekrav og gjeldende standard.

L245–L485 for rørledningsapplikasjoner

For olje- og gasstransmisjonsprosjekter kan stålkvaliteter i rørledninger som L245–L485 spesifiseres i henhold til den nødvendige rørledningsstandarden og designforholdene.

For sur-service- eller hydrogensulfidholdige medier bør materialvalg følge gjeldende sour-service-spesifikasjoner og prosjektkrav i stedet for å anta at en rørledningskvalitet alene gir H₂S-motstand.

Korrosive og kystnære forhold

For kystnære, saltholdige eller kjemisk aggressive miljøer bør materiale og belegg vurderes sammen.

En høyere styrke eller værbestandig stålkvalitet kan spesifiseres der det er hensiktsmessig, mens det eksterne korrosjonsbeskyttelsessystemet bør velges i henhold til de faktiske jord-, vann- og eksponeringsforholdene.

Typiske applikasjoner

Spiralsveiset stålrør brukes hovedsakelig der stor diameter, langdistanseinstallasjon eller strukturell kapasitet gjør kontinuerlig spiralforming praktisk.

Kommunal vannoverføring

Vannrørledninger med stor diameter for urban vannforsyning, overføring av råvann og oppgradering av infrastruktur.

Drenerings- og overvannssystemer

Egnet for drenering med stor strømning, utslipp av regnvann og kommunale rørledningsprosjekter for flomkontroll.

Kloakk og industrivann

Brukes til avløpsvann, prosessvann og andre væskeoverføringssystemer med lavt til middels trykk når valgt materiale og innvendig beskyttelse oppfyller mediumkravene.

Olje- og gassrørledningsprosjekter

Spiralsveiset rør av rørledningskvalitet kan produseres i henhold til gjeldende rørledningsspesifikasjoner for passende overføringsapplikasjoner.

Stålrørpeler

Spiralsveiset rør med stor diameter kan også brukes som strukturelle rørpeler, inkludert fundamentering og marinerelatert konstruksjon, når nødvendig pelestandard og veggtykkelse er spesifisert.

Nedgravde rørledningssystemer

For nedgravde applikasjoner bør rørvalg vurdere eksternt jordtrykk, grunnvann, setninger, beleggsystem, katodisk beskyttelse og installasjonsforhold i stedet for rørdiameter alene.

Ekte prosjektapplikasjoner

Case 1: Urban Natural Gas Pipeline Project

For et urbant gassrørledningsprosjekt leverte Rongheng omtrent 12 000 tonn L360 spiralsveiset stålrør med 3PE anti-korrosjonsbelegg.

Prosjektet innebar kompliserte bosettingsforhold i et eksisterende byområde. Det medfølgende røret ble produsert og belagt i henhold til prosjektkravene.

I følge prosjektdriftsprotokollen var den rapporterte lekkasjeraten for rørledningen 0,7 %, med fire års drift uten registrerte sikkerhetshendelser.

Saken viser hvorfor materialsporbarhet, sveisinspeksjon og ekstern korrosjonsbeskyttelse må vurderes sammen for nedgravde rørledningsprosjekter.

Case 2: Urban Stormwater Drenage Upgrade

For et renoveringsprosjekt for bydrenering leverte Rongheng omtrent 6 800 tonn spiralsveiset stålrør, inkludert:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Rørene ble levert med forsterket epoksy kull-tjære anti-korrosjonsbeskyttelse.

Prosjektet var ment å erstatte aldrende byavløpsledninger påvirket av blokkering, lekkasje og utilstrekkelig overvannsutslippskapasitet. Etter tre års drift rapporterte prosjektprotokollen ingen rørdeformasjon, lekkasje eller blokkering, mens det oppgraderte systemet forbedret overvannsdreneringsytelsen under kraftig nedbør.

Valgpunkter før bestilling

Før du ber om et tilbud for Spiral Welded Steel Pipe, gi leverandøren følgende informasjon:

1. Rørstørrelse

Spesifiser ytre diameter og nødvendig veggtykkelse i stedet for diameter alene.

2. Transportert medium

Vann, kloakk, gass, olje og industrivæsker kan kreve forskjellige krav til material, innvendig beskyttelse og inspeksjon.

3. Arbeidspress

Angi designtrykk og driftstemperatur der det er aktuelt, slik at veggtykkelse og testkrav kan gjennomgås korrekt.

4. Installasjonsmiljø

Oppgi om røret er nedgravd, over bakken, under vann, kyst, saltholdig jord eller utsatt for kjemisk korrosjon.

5. Beleggkrav

Spesifiser 3PE, epoksykulltjære, bart stål eller annet beleggsystem, sammen med beleggtykkelse og inspeksjonskrav.

6. Rørlengde og endeklargjøring

Bekreft 6 m, 9 m, 12 m eller tilpassede faste lengder, sammen med skrådimensjoner og krav til feltsveising.

7. Inspeksjon og dokumentasjon

For større prosjekter inkluderer materialsertifikater, dimensjonsrapporter, NDT-rapporter, hydrostatiske testregistreringer og belegginspeksjonsposter i innkjøpsspesifikasjonen.

Tilpasset produksjon og prosjektforsyning

Rongheng støtter tilpasset produksjon for ingeniørordrer i stedet for å begrense tilbudet til standard lagerstørrelser.

Tilgjengelige alternativer inkluderer:

● Ikke-standard utvendige diametre

● Spesielle veggtykkelser

● 6–12 m faste lengder og andre spesifiserte lengder

● Avfasing av rørende

● Spesiell sluttforberedelse

● 3PE og andre anti-korrosjon belegg systemer

● Epoksykulltjærebelegg

● Spesielle rørdeler og tilvirkede seksjoner i henhold til tegninger

● Prosjektspesifikk inspeksjon og dokumentasjon

For store volumordrer kan produksjons- og leveringsplaner koordineres i henhold til prosjektinstallasjonssekvenser.

Fabrikkinspeksjon og kjøperstøtte

For store infrastrukturordrer kan kjøpere arrangere fabrikkinspeksjon og gjennomgå produksjons- og inspeksjonsposter før forsendelse.

Rongheng gir:

● Forhåndsbestill teknisk utvalgsstøtte

● Spesifikasjonsgjennomgang

● Oppdateringer av produksjonsfremdrift

● Ordninger for fabrikkinspeksjon

● Materiale og inspeksjonsdokumentasjon

● Forsendelseskoordinering

● Installasjonsrelatert teknisk konsultasjon

● Teknisk støtte etter salg

For større prosjekter kan produksjonsfremdriften også følges gjennom visuelle oppdateringer slik at kjøpere kan koordinere forsendelses- og installasjonsplaner på forhånd.

FAQ

Q1. Hva er forskjellen mellom Spiral Welded Steel Pipe og rett søm sveiset rør?

Den er formet av stålbånd til en spiralform og sveiset langs den spiralformede skjøten. Denne produksjonsmetoden er spesielt praktisk for rør med stor diameter.

Rett søm sveiset rør bruker en langsgående sveis og velges vanligvis for forskjellige diameterområder og brukskrav. Ingen av konstruksjonene er automatisk bedre for hvert prosjekt; diameter, veggtykkelse, trykk, installasjonsmetode, materialkvalitet og gjeldende standard bør avgjøre valget.

Q2. Hvilke rørstørrelser leverer du?

Standard produksjonsområde er 219–3 620 mm utvendig diameter og 6–30 mm veggtykkelse. Standard faste lengder inkluderer 6 m, 9 m og 12 m, med ikke-standard lengder og spesielle veggtykkelser tilgjengelig for prosjektbestillinger.

Q3. Kan du produsere ikke-standard spiralsveiset stålrør?

Ja. Tilpasset produksjon kan dekke diameter, veggtykkelse, fast lengde, avfasing av rørende, spesiell endeforberedelse, belegg og andre krav vist på tekniske tegninger.

Q4. Kan Pipe brukes til nedgravde rørledninger?

Ja. Den er allment anvendelig for nedgravd vann, drenering og andre rørledningssystemer når rørets veggtykkelse, materialkvalitet, utvendig belegg, installasjonsmetode og strukturelle beregninger oppfyller prosjektkravene.

For nedgravde rørledninger bør kjøpere være spesielt oppmerksomme på jordforhold, grunnvann, setninger, korrosjonsbeskyttelse og feltfugebehandling.

Q5. Hvordan unngår jeg å kjøpe et rør med utilstrekkelig veggtykkelse?

Ikke bedøm produktet bare etter nominell størrelse eller vekt. Spesifiser nødvendig veggtykkelse og gjeldende toleranse i kjøpekontrakten, og be om materialsertifikater og målinspeksjonsprotokoller.

For store prosjekter kan innkommende inspeksjon også inkludere tilfeldige veggtykkelsesmålinger på flere posisjoner på røret.

Q6. Hvilken sveisinspeksjon kan gis?

Produksjonsspesifikasjonen støtter 100 % røntgen- og ultralydsveisinspeksjon, med gjeldende akseptnivå bestemt av den relevante standarden eller prosjektspesifikasjonen.

Inspeksjonsrapporter kan leveres som en del av prosjektkvalitetsdokumentasjonen.

Q7. Tilbyr du hydrostatisk testing?

Ja. For gjeldende trykk-rørledningsordrer kan hydrostatisk testing utføres rør for rør ved 1,5 ganger arbeidstrykket, med en holdeperiode på 5 sekunder eller mer og ingen lekkasje under de spesifiserte testforholdene.

Q8. Hvilket anti-korrosjonsbelegg bør jeg velge?

Det avhenger av installasjonsmiljøet og levetiden.

For nedgravde rørledninger er 3PE vanligvis vurdert der det kreves sterk ekstern korrosjonsbeskyttelse. Epoksykulltjæresystemer kan også spesifiseres for egnede prosjekter. Påføringer i kyst- og saltholdig jord krever spesiell oppmerksomhet til valg av belegg, kontinuitet i belegg og beskyttelse av feltskjøter.

Q9. Kan jeg besøke fabrikken før jeg legger inn en stor bestilling?

Ja. Kjøpere kan arrangere et fabrikkbesøk på stedet som dekker produksjonsområder, inspeksjonsfasiliteter, lagring av ferdige rør og relevant kvalitetsdokumentasjon. Produksjonsfremdriften kan også følges gjennom videooppdateringer under produksjonsperioden.

Q10. Hvilken informasjon bør jeg gi for et tilbud?

Oppgi minimum ytre diameter, veggtykkelse, materialkvalitet, rørlengde, mengde, gjeldende standard, transportert medium, arbeidstrykk, beleggbehov og sluttforberedelse.

For et fullstendig ingeniørtilbud er også tegninger, inspeksjonskrav og leveringsplan nyttige.

Anskaffelsesnotat

For Spiral Welded Steel Pipe fortjener fire elementer spesiell oppmerksomhet under anskaffelse: faktisk veggtykkelse, sveise NDT, hydrostatisk testing og anti-korrosjonsbelegg.

Disse kravene kan skrives direkte inn i den tekniske avtalen slik at leverandørtilbud kan sammenlignes på samme grunnlag. For store infrastrukturprosjekter er kjøpere også velkomne til å arrangere fabrikkinspeksjon og gjennomgå produksjons- og inspeksjonsprosessen før forsendelse.
