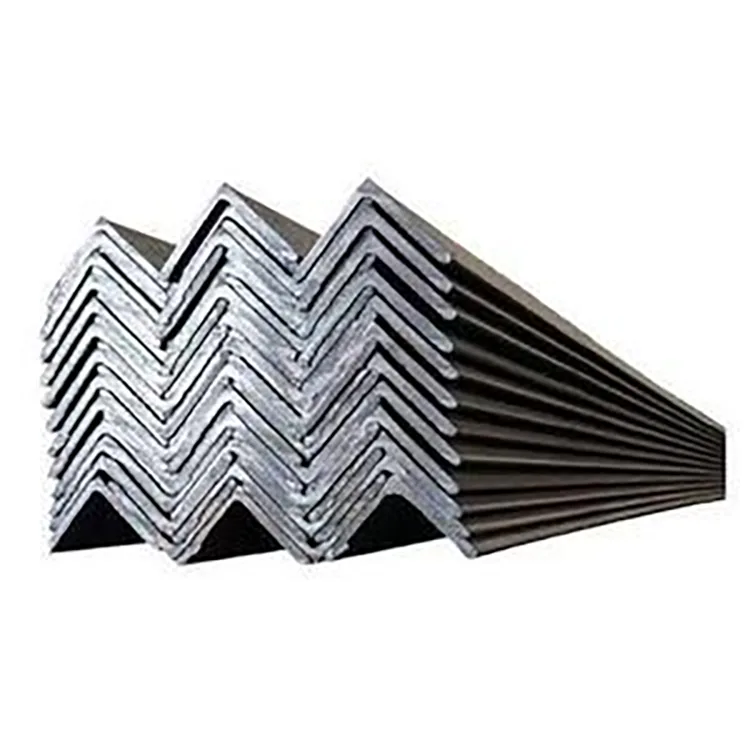

Hot-Rolled Steel Angle, også kjent som vinkeljern, er en L-formet strukturell seksjon produsert ved å rulle oppvarmet stålemne. Den er tilgjengelig i like og ulik konfigurasjoner, med Q235B og Q355B som de viktigste stålkvalitetene.
90°-seksjonen gir to vinkelrette ben for sveising, bolting, avstivning, forsterkning og støtte. Sammenlignet med flat stang gir vinkelseksjonen større strukturell dybde og to tilkoblingsflater, noe som gjør den egnet for et bredt spekter av fabrikkerte stålkomponenter.
| Punkt | Spesifikasjon |
| Produkt | Varmvalset stålvinkel |
| Stålkvalitet | Q235B, Q355B |
| Profil | Lik vinkel, ulik vinkel |
| Lik vinkelområde | 20×20–200×200 mm |
| Ulikt vinkelområde | 32×20–160×100 mm |
| Tykkelse | 2,5–24 mm |
| Standard lengde | 6 m, 9 m, 12 m |
| Egendefinert lengde | 1–18 m |
| Flate | Svart varmvalset |
| Overflatebehandling | Sort, varmgalvanisert, elektrogalvanisert, malt |
| Behandling | Kutting, boring, stansing, bøying, fasing, sliping, avkalking |
| Kinesisk standard | GB/T 706-2016 |
| Eksportstandarder | EN, ASTM, JIS og andre avtalte spesifikasjoner |
| Eksporter karakterer | S235JR, S355JR, A36 underlagt prosjektkrav |
Tilgjengelige dimensjoner og teoretiske vekter varierer med den valgte lik eller ulik vinkelbetegnelse. For tilbud, spesifiser de nøyaktige bendimensjonene og tykkelsen som kreves for prosjektet.

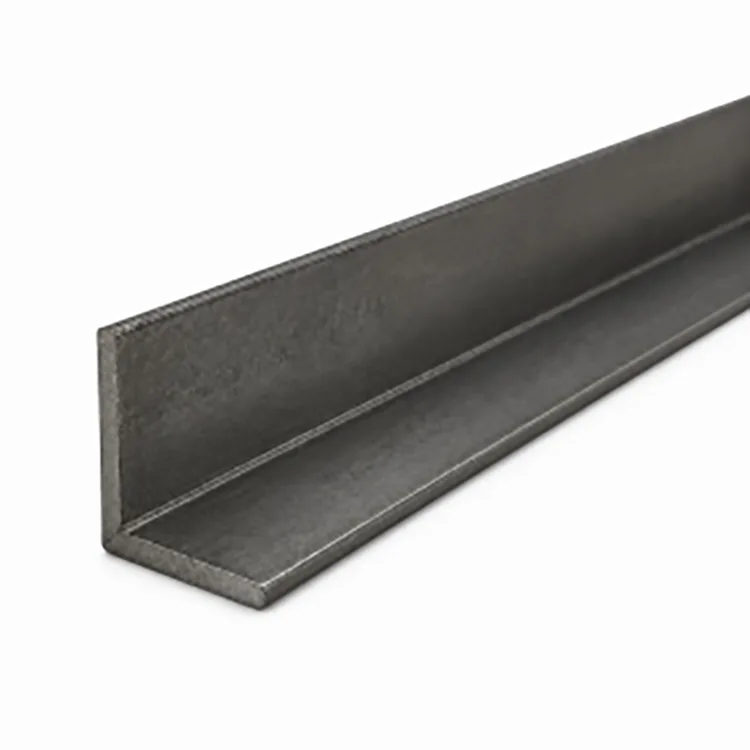

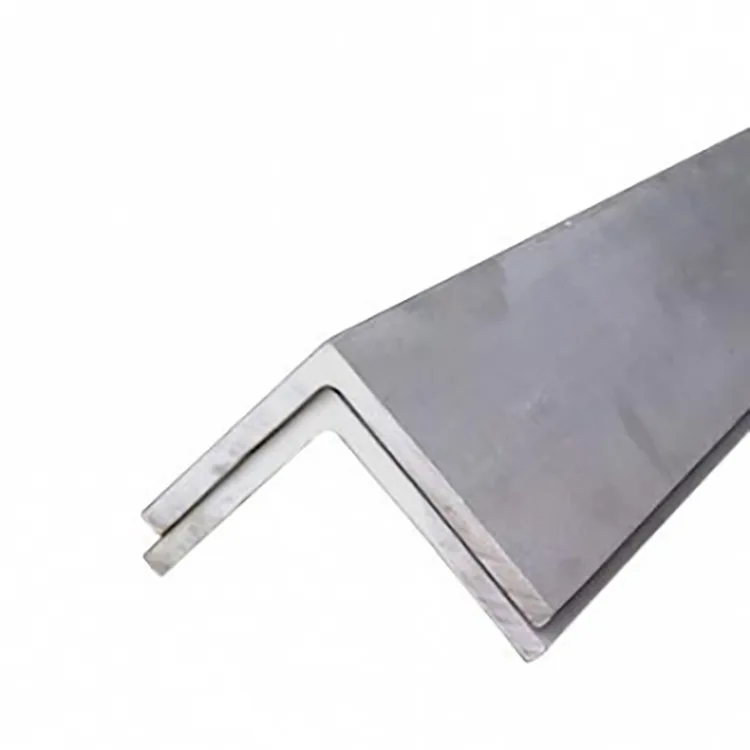

Lik vinkel har to ben med samme bredde og brukes ofte der forbindelsen eller lastarrangementet er symmetrisk. Den er egnet for seler, rammer, stativer, støtter og generelle fabrikerte strukturer.
Ulik vinkel har ulik benbredde. Det er nyttig når en koblingsflate trenger mer bære- eller festeareal, mens det andre benet må passe et smalere rom.
For konstruerte bestillinger er den nøyaktige seksjonsbetegnelsen mer nyttig enn en generell beskrivelse som "stål med stor vinkel."
Q235B brukes ofte til generell strukturell fabrikasjon, utstyrsrammer, støtter, rekkverk og andre komponenter hvor den spesifiserte designstyrken kan oppfylles med den valgte seksjonen.
Q355B provides a higher specified yield strength and can be selected when the design requires higher material strength. The steel grade should be considered together with the section size, thickness, load and connection design.
Riktig karakter og seksjon bør derfor bekreftes mot strukturberegningen i stedet for å velges av karakter alene.
Den grunnleggende produksjonsruten er:
Stålemne → oppvarming → grovvalsing → mellomvalsing → ferdigvalsing → dimensjonering → retting → skjæring → inspeksjon → bunting
Den L-formede seksjonen er dannet direkte gjennom en rekke rullepassasjer. Etter rulling kontrolleres den ferdige vinkelen for dimensjoner, retthet, lengde og overflatetilstand før den buntes sammen for lagring eller forsendelse.
Den standard sorte overflaten inneholder vanlig varmvalsende vekt. Avhengig av den endelige påføringen kan materialet i etterkant males, galvaniseres eller behandles på annen måte.
Varmvalset vinkel og kaldformet vinkel produseres av forskjellige prosesser og brukes til forskjellige strukturelle krav.
Varmvalset vinkel er rullet fra oppvarmet emne og er vanligvis spesifisert for konstruksjonsstål, avstivere, støtter og fabrikerte komponenter der en valset seksjon er nødvendig.
Kaldformet vinkel produseres ved å bøye stålbånd ved romtemperatur og er generelt forbundet med lettere seksjoner og applikasjoner hvor tynt materiale er akseptabelt.
For et konstruksjonsprosjekt bør seksjonen følge ingeniørtegningen og gjeldende standard i stedet for å erstattes utelukkende på grunnlag av materialpris.
Flat stang har et enkelt flatt tverrsnitt og brukes ofte til plater, stropper, forsterkningslister og andre flate komponenter.
Vinkelstål har to vinkelrette ben, som gir to koblingsflater og en rettvinklet profil. Dette gjør den egnet for avstivere, hjørner, støtter og forsterkning der en flat seksjon ikke gir den nødvendige geometrien.

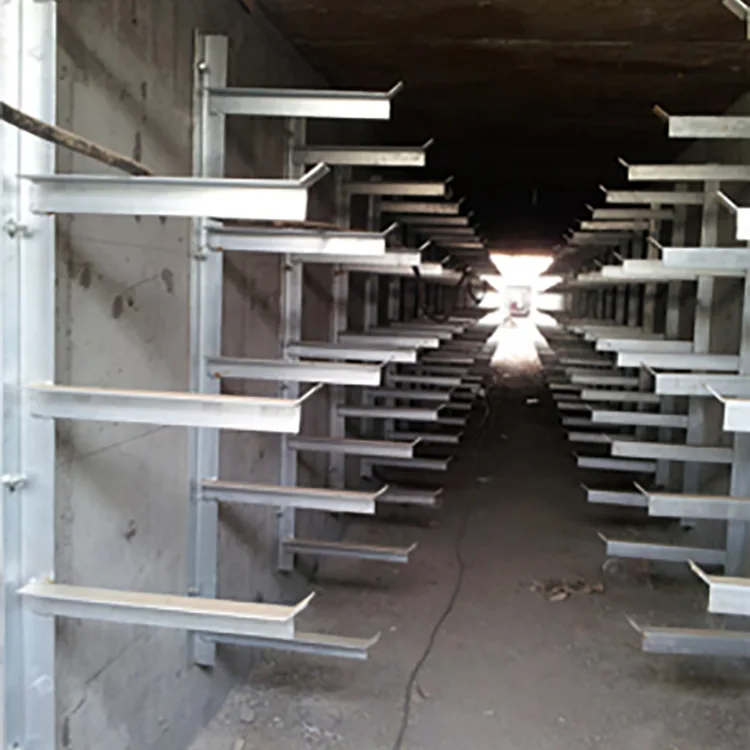

Varmvalset stålvinkel brukes i bygg-, industri- og infrastrukturfabrikasjon der det kreves en L-formet konstruksjonsseksjon.

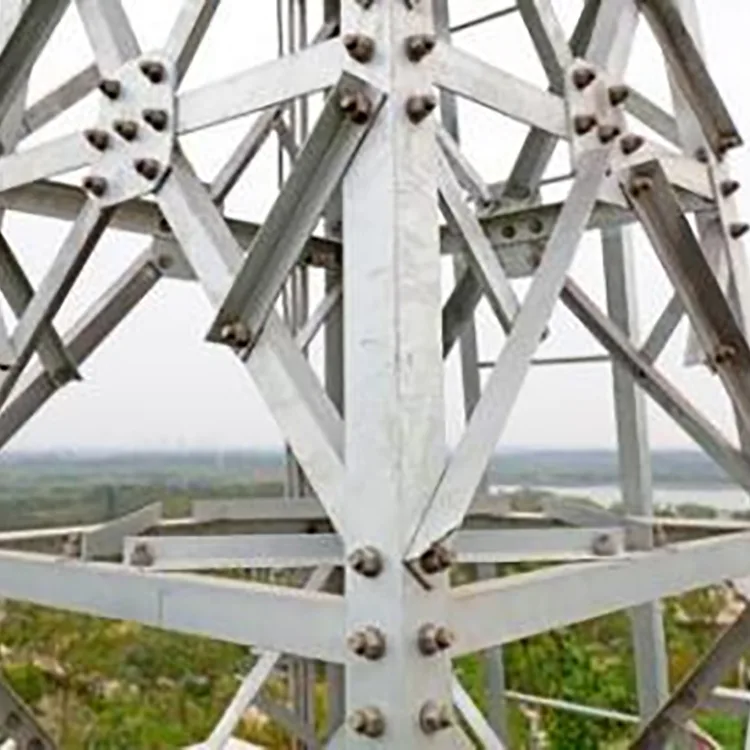

I solcelleprosjekter kan vinkelstål brukes til avstivere, koblingselementer, armering og utvalgte hjelpestøttekomponenter. Den nødvendige seksjonen avhenger av beregnet last, spennvidde, tilkoblingsmetode og installasjonsforhold.
For utendørs eksponering bør korrosjonsbeskyttelse spesifiseres sammen med stålseksjonen. Svart varmvalset vinkel kan kreve et separat beskyttende belegg, mens varmgalvanisert vinkel gir et sinkbelegg for utsatte applikasjoner.
For distribuerte solcelleprosjekter ble det levert 40×40 mm og 50×50 mm varmvalset stålvinkel til utvalgte støtte- og armeringskomponenter. The material was subsequently treated for outdoor corrosion protection and used in rooftop installations.
I henhold til den leverte prosjektjournalen, viste strukturer som brukte den galvaniserte versjonen ingen utbredt synlig rust eller deformasjon etter fem års drift.
Varmvalset stålvinkel kan leveres som standard rett lager eller bearbeides før levering i henhold til prosjekttegning.
Når galvanisering er nødvendig, blir hovedskjærings-, bore- og fabrikasjonsarbeidet normalt fullført før varmgalvanisering. Dette reduserer mengden reparasjon av belegg som kreves etter fabrikasjon.
Sort varmvalset stålvinkel leveres uten korrosjonsbeskyttende belegg og kan brukes direkte der prosjektmiljøet og beleggsystemet tillater det.
For utendørs eller fuktige miljøer kan maling eller varmgalvanisering spesifiseres i henhold til de nødvendige serviceforholdene. Kravet til overflatebehandling bør inkluderes i kjøpsspesifikasjonen sammen med stålkvalitet og seksjonsstørrelse.
Materialinspeksjon dekker spesifisert stålkvalitet og seksjon før ferdigproduktinspeksjon.
Viktige dimensjonskontroller inkluderer bendimensjoner, tykkelse, retthet og lengde. Overflaten kontrolleres også for synlige defekter, mens sprekker, lamineringer og betydelig deformasjon krever spesiell oppmerksomhet fordi de kan påvirke fabrikasjon og strukturell bruk.
For prosjektbestillinger kan materialsertifikater og inspeksjonsprotokoller leveres i henhold til avtalte krav. Tredjepartsinspeksjon kan også arrangeres når spesifisert.
Vår forsyningskjede i Tianjin Daqiuzhuang støtter innkjøp av varmvalset stålvinkel sammen med skjæring, boring, bøying, galvanisering og eksportlogistikk.
Q235B og Q355B er tilgjengelige, med eksportkvaliteter som S235JR, S355JR og A36 underlagt den nødvendige spesifikasjonen, mekaniske egenskaper og sertifisering.
Standard og prosjektspesifikke lengder kan avtales, og avtalt behandling kan gjennomføres før forsendelse. Materialsertifikater, inspeksjonsprotokoller og tredjepartskontroll kan også koordineres i henhold til ordrekravene.
For eksportforsendelser kan buntet pakking, containerlasting og dokumentasjon ordnes gjennom Tianjins forsynings- og logistikknettverk.
Lik vinkel har to ben med samme bredde. Ulik vinkel har ulik benbredde og brukes der de to koblingsflatene krever ulike dimensjoner.
Like vinkler er tilgjengelige fra omtrent 20×20 mm til 200×200 mm, mens ulik vinkel varierer fra omtrent 32×20 mm til 160×100 mm, med tykkelser fra 2,5–24 mm.
Ja. Begge kvaliteter kan leveres i henhold til påkrevd seksjon, prosjektspesifikasjon og gjeldende standard.
Disse karakterene kan diskuteres for eksportordrer, med forbehold om nødvendig kjemisk sammensetning, mekaniske egenskaper, gjeldende standard og sertifisering.
Ja. Fixed-length cutting, drilling, punching, bending, beveling, grinding and other agreed fabrication can be arranged.
Ja. Varmforsinking kan ordnes når korrosjonsbeskyttelse er nødvendig for utendørs eller fuktig bruk.
Ja, når et passende korrosjonsbeskyttelsessystem brukes. Ubehandlet svart stål vil korrodere når det kontinuerlig utsettes for fuktighet og vær.
De er forskjellige produkter og bør velges i henhold til stålkvalitet, seksjonsgeometri, tykkelse, produksjonsstandard og strukturelle krav i stedet for produksjonstemperatur alene.
Oppgi vinkeltype, bendimensjoner, tykkelse, stålkvalitet, lengde, mengde, bearbeidingskrav og krav til overflatebehandling.
Bekreft de angitte bendimensjonene, tykkelsen og gjeldende toleranser, og be om materiale og inspeksjonsdokumentasjon for prosjektbestillinger.
Ja. Standardlengder er 6 m, 9 m og 12 m, med prosjektspesifikke lengder fra ca. 1–18 m tilgjengelig i henhold til bestilling.
Ja. Den kan brukes til avstivere, koblingselementer, armering og utvalgte støttekomponenter. Seksjonen og korrosjonsbeskyttelsessystemet bør velges i henhold til den strukturelle utformingen og stedets miljø.
