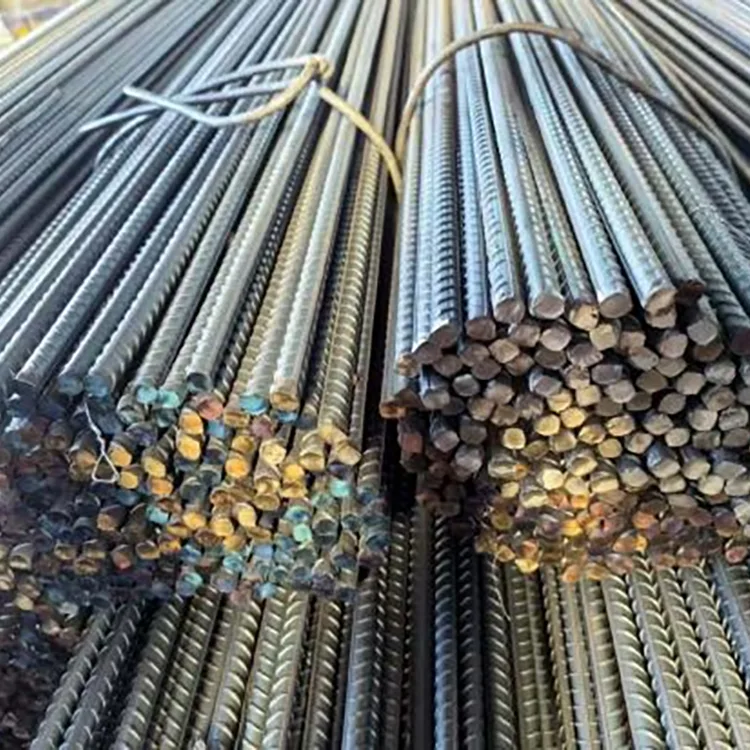

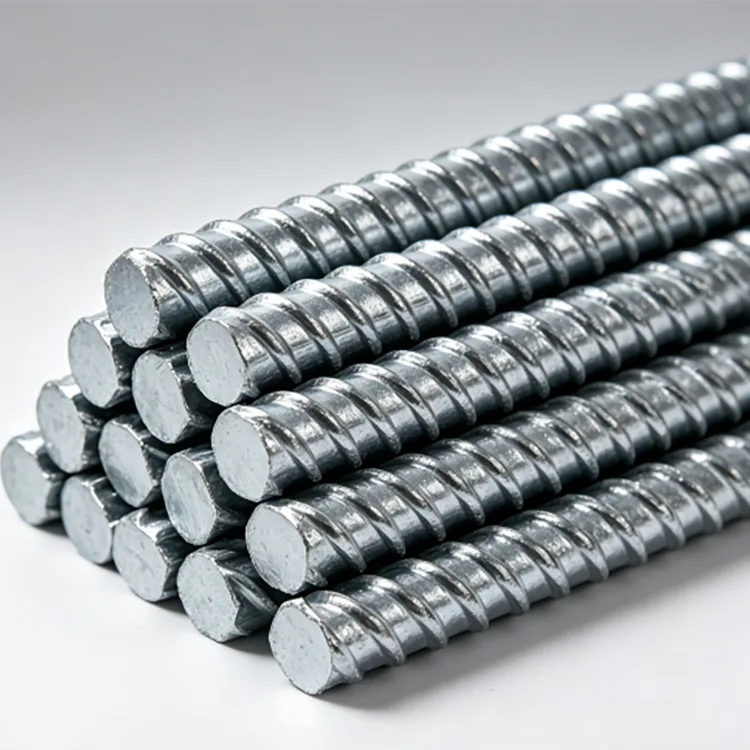

Varmgalvanisert stålarmeringsjern

Varmgalvanisert stålarmeringsjern er vanlig varmvalset ribbet armeringsstål med sinkbelegg påført den ferdige stangen. Armeringsjernet beholder sin ribbede overflate og brukes som armering inne i eller rundt betongkonstruksjoner der konvensjonelle svarte armeringsjern kan utsettes for høyere risiko for korrosjon.

Hovedgrunnen til å spesifisere galvanisert armeringsjern er ikke å øke den grunnleggende bæreevnen til armeringen. Dens formål er å legge til korrosjonsbeskyttelse til ståloverflaten. Dette blir spesielt nyttig i strukturer utsatt for vann, fuktighet, kloridholdige miljøer, forurenset jord eller gjentatt fukting og tørking.

Tilgjengelige kvaliteter inkluderer HRB400, HRB400E, HRB500 og HRB500E, med diametre fra Φ6 mm til Φ40 mm. Faste lengder, skjæring og annen bearbeiding kan tilrettelegges for prosjektkrav.

Tekniske spesifikasjoner

Galvaniseringens rolle på armeringsjern

Betong gir normalt en grad av beskyttelse til innstøpt stål gjennom dets alkaliske miljø. Situasjonen endres når betong utsettes for klorid, fuktighet, kullsyre, sprekker eller andre forhold som gjør at korrosjonsfremmende stoffer kan nå armeringen.

Et galvanisert belegg gir et nytt lag med beskyttelse til armeringsstangen. Sink fungerer som en fysisk barriere og kan også gi offerbeskyttelse når ståloverflaten er lokalt utsatt.

Dette gjør galvanisert armeringsjern spesielt relevant for konstruksjoner der korrosjon av armering vil være vanskelig eller kostbart å reparere etter konstruksjon. Typiske eksempler inkluderer kystinfrastruktur, vannbehandlingsstrukturer, brokomponenter, utendørs fundamenter og visse nedgravde strukturer.

Galvaniseringsprosess for armeringsjern

Armeringsstangen inspiseres før galvanisering for å bekrefte stålkvalitet, diameter og overflatetilstand. Overflatepreparering fjerner deretter olje, avleiring og andre forurensninger slik at sinken kan feste seg ordentlig til stålet.

Etter beising og flussbehandling senkes armeringsjernet i smeltet sink ved ca. 450°C. Sinken reagerer med ståloverflaten og danner et metallurgisk bundet galvanisert belegg. Etter uttak kontrolleres overskudd av sink, etterfulgt av kjøling, passivering og sluttkontroll.

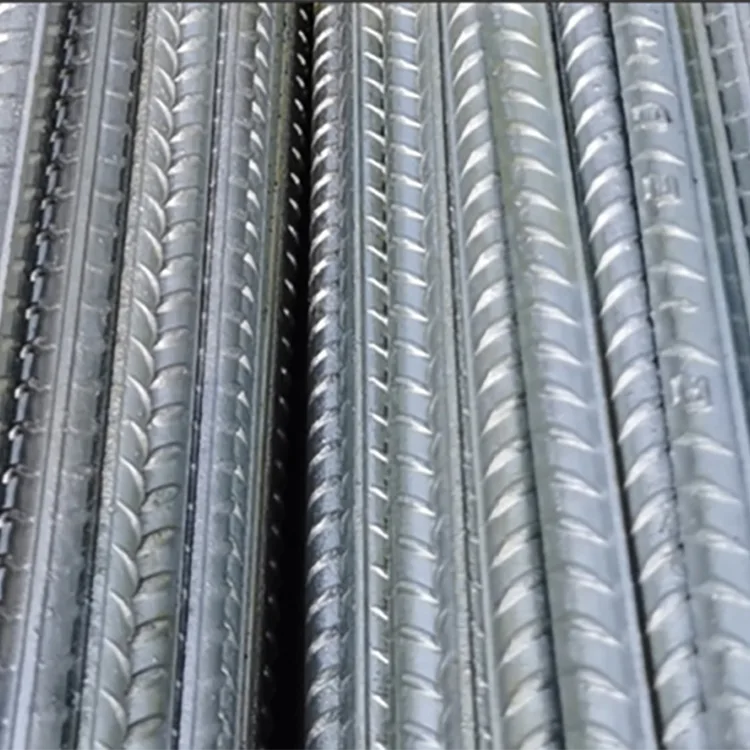

Spesiell oppmerksomhet gis til ribbeina og dalene til den deformerte stangen. Den ferdige profilen må forbli klart definert fordi ribbene bidrar til mekanisk låsing mellom armering og betong.

HRB400E eller HRB500E?

Valget bør følge den strukturelle utformingen i stedet for galvaniseringskravet.

HRB400 / HRB400E er egnet for mange konvensjonelle armerte betongkonstruksjoner, utstyrsfundamenter, kraftinfrastruktur og generelle korrosjonsbeskyttelsesprosjekter. Der seismisk ytelse er spesifisert, bør E-graden velges når det kreves av prosjektdesignet og gjeldende standard.

HRB500 / HRB500E gir et høyere flytegrensenivå og er mer egnet for prosjekter med høyere armeringsbehov, tyngre strukturelle belastninger eller design hvor armering med høyere styrke kan bidra til å optimalisere armeringsmengdene.

For kystinfrastruktur for tung last, store prosjekter med fornybar energi og større korrosjonsbeskyttelsesstrukturer, kan HRB500E vurderes når den er spesifisert av den strukturelle designen.

Hvordan velge armeringsjernsdiameter

Diameter bør bestemmes ut fra armeringsskjemaet, lastkrav, betongelementdimensjoner og detaljeringsregler.

Disse områdene er anskaffelsesreferanser i stedet for erstatninger for strukturelle beregninger. En større stang er ikke automatisk bedre hvis den ikke samsvarer med nødvendig armeringsavstand, betongdekke og koblingsdetaljer.

Hvor galvanisert armeringsjern gir mening

Kraft og fornybar energi

Galvanisert armeringsjern kan brukes i vindturbinfundamenter, transformatorstasjonsfundamenter, solcelleinfrastruktur og andre utendørs kraftprosjekter hvor armering kan bli utsatt for fuktighet og jordforhold.

Vann og avløpsvannstrukturer

Renseanlegg, vanntanker, dreneringskonstruksjoner, kanaler, støttekonstruksjoner og andre vannrelaterte betongarbeider kan kreve ytterligere armeringskorrosjonsbeskyttelse.

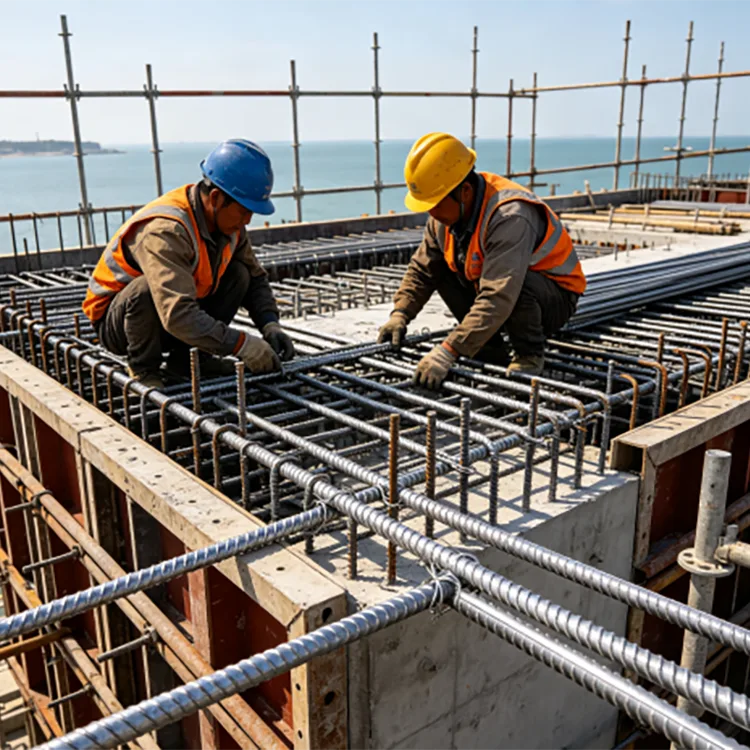

Kystinfrastruktur

Marine- og kystbygninger, havner, broer, sjøvegger og andre klorideksponerte strukturer er vanlige bruksområder der korrosjon av innstøpt armering kan bli et langsiktig vedlikeholdsproblem.

Utendørs fundamenter

Utstyrsbaser, reklametavlefundamenter, gardinveggfundamenter og utendørs stålkonstruksjonsfundamenter kan bruke galvanisert armering der fuktighet og jordeksponering rettferdiggjør den ekstra beskyttelsen.

Nedgravde strukturer

Underjordiske brukskorridorer, nedgravde utstyrsfundamenter og andre betongkonstruksjoner av lavere kvalitet kan spesifisere galvanisert armeringsjern der jordforhold og prosjektdesign identifiserer armeringskorrosjon som en risiko.

Hva skjer under kutting, bøying og sveising?

Galvanisert armeringsjern kan kappes og bøyes i henhold til armeringsdesignet. Imidlertid bør fabrikasjon planlegges med tanke på sinkbelegget.

Der skjæring avslører bart stål, bør kuttområdet inspiseres og repareres med et passende sinkrikt belegg når det kreves av prosjektspesifikasjonen.

Sveising påvirker også det galvaniserte laget lokalt. Sink bør fjernes fra sveiseområdet som kreves av sveiseprosedyren, og det berørte området bør få passende korrosjonsbeskyttelse etter sveising og avkjøling.

Av denne grunn, når et prosjekt krever omfattende prefabrikasjon, er det nyttig å bekrefte bøye-, skjære- og sveiseplanen før galvanisering i stedet for å behandle all prosessering som en ettergalvaniseringsoperasjon.

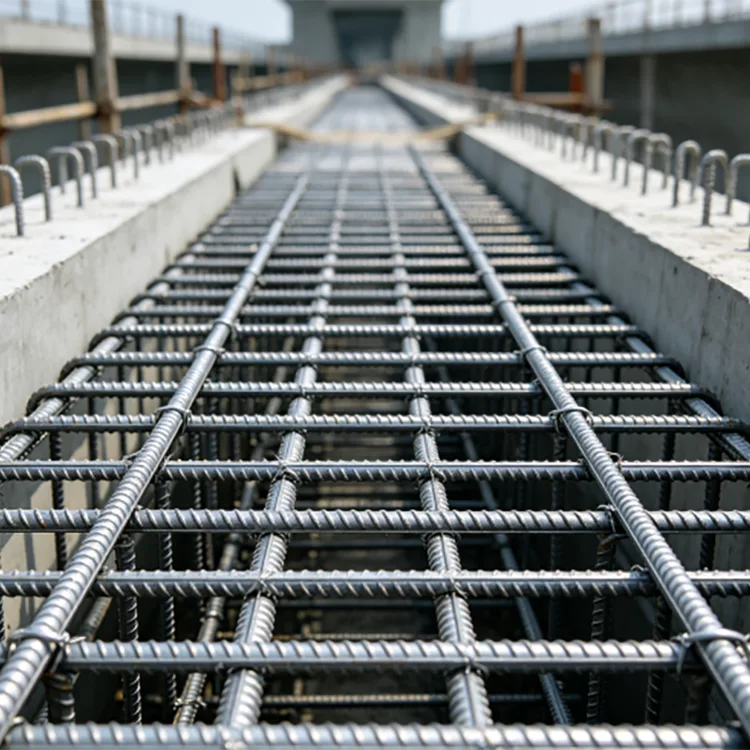

Galvanisert armeringsjern og betongforankring

Galvanisering fjerner ikke ribbene fra armeringsjernet. Ribbegeometrien forblir tilgjengelig for mekanisk låsing med betong.

For et spesifikt konstruksjonsprosjekt bør imidlertid binding og forankring vurderes i henhold til gjeldende betongdesignstandard, stangdiameter, betongstyrke, dekke, utviklingslengde og konstruksjonsmetode. Den galvaniserte tilstanden bør inkluderes i prosjektbeskrivelsen i stedet for å anta at hver betongdetalj automatisk er identisk med ubelagt armering.

Sinkbelegg utvalg

Et standard galvanisert belegg på ≥85 μm kan spesifiseres for generelle krav til korrosjonsbeskyttelse. Der prosjektet har sterkere eksponering for saltspray, fukt eller korrosive forhold, kan et tykkere belegg opp til 275 μm diskuteres.

Beleggkravet bør avtales før produksjon fordi det nødvendige sinknivået påvirker galvaniseringsprosessen, inspeksjonskriterier og prosjektkostnad.

For kystnære, marine eller kjemisk aggressive miljøer bør sinktykkelse vurderes sammen med betongdekke, betongkvalitet, sprekkkontroll, drenering og den generelle korrosjonsbeskyttelsesdesignen.

Kvalitetskontroll

Kvalitetsinspeksjon starter med basisarmeringsjernet. Stålkvalitet, diameter, overflatetilstand og mekaniske egenskaper kontrolleres mot kjøpsspesifikasjonen.

Etter galvanisering inspiseres de ferdige stengene for beleggskontinuitet, overflatetilstand, synlige defekter og sinkbeleggtykkelse. Ribbeprofilen og stangdimensjonene kontrolleres også fordi overdreven sinkoppbygging ikke skal forstyrre normal håndtering eller konstruksjon.

For eksport- og ingeniørordrer kan fabrikkmaterialsertifikater, galvaniseringsinspeksjonsprotokoller, pakkedokumentasjon og andre avtalte kvalitetsdokumenter leveres. Tredjepartsbefaring kan også arrangeres når prosjektet krever det.

Prosjektsøknad

Nettstasjon og vindkraftfundament

Et elektrisk infrastrukturprosjekt valgte HRB400E varmgalvanisert armeringsjern for vindturbinfundamenter, transformatorstasjonskonstruksjoner, hjelpeforsterkning for jordingsrelatert konstruksjon og innebygde bærende komponenter.

Utvalget var basert på behovet for å kombinere seismiske forsterkningskrav med ytterligere korrosjonsbeskyttelse under utendørsforhold som involverer regn, jordkontakt og langvarig miljøeksponering. Den galvaniserte overflaten ga ekstra beskyttelse mens ribbestangen opprettholdt den nødvendige forsterkningskonfigurasjonen.

Varmgalvanisert armeringsjern vs svart armeringsjern

Svart armeringsjern forblir egnet for mange konvensjonelle armerte betongprosjekter der betongsystemet og eksponeringsforholdene gir tilstrekkelig korrosjonsbeskyttelse.

Galvanisert armeringsjern har en høyere innledende materialkostnad på grunn av den ekstra galvaniseringsprosessen. Dens verdi blir mer tydelig når armeringskorrosjon vil skape betydelige reparasjonsvansker eller livssykluskostnader.

For anskaffelser bør derfor sammenligningen inkludere eksponeringsklasse, forventet brukstid, betongdesign, vedlikeholdstilgang og konsekvenser av armeringskorrosjon fremfor å sammenligne kun prisen per tonn.

Informasjon om innkjøp

For tilbud, oppgi følgende informasjon:

FAQ

Endrer varmgalvanisering styrken på armeringsjernet?

Galvaniseringsprosessen er først og fremst en overflatebeskyttelsesbehandling. Det ferdige armeringsjernet må fortsatt oppfylle de spesifiserte mekaniske kravene for sin stålkvalitet. Mekaniske egenskaper bør verifiseres gjennom gjeldende materialinspeksjon og prosjektkrav.

Fester galvanisert armeringsjern seg fortsatt til betong?

Ja. De deformerte ribbene forblir på stangen og gir mekanisk låsing med betong. Prosjektspesifikke forankrings- og utviklingskrav bør fortsatt følge gjeldende strukturell designstandard.

Kan galvanisert armeringsjern sveises?

Ja, men sveising påvirker sinkbelegget rundt sveisen. Sveiseprosedyren bør ta hensyn til den galvaniserte overflaten, og skadet sinkbeskyttelse bør repareres etter sveising.

Kan armeringsjernet bøyes etter galvanisering?

Den kan bøyes når bøyeoperasjonen er forenlig med stangkvalitet, diameter og prosjektkrav. For omfattende fabrikasjon er det å foretrekke å bekrefte bøyeplanen før galvanisering og inspisere belegget etter bøyning.

Er 85 μm sinkbelegg nok for kystprosjekter?

Ikke nødvendigvis. Kyst- og marineksponering kan kreve en høyere sinkspesifikasjon. Et belegg opp til 275 μm kan diskuteres, sammen med betongdekke og prosjektets overordnede korrosjonskontrolldesign.

Hva er forskjellen mellom HRB400E og HRB500E?

Hovedforskjellen er det angitte styrkenivået. HRB400E har et flytegrensenivå på minst 400 MPa, mens HRB500E har et flytegrensenivå på minst 500 MPa. E-betegnelsen er knyttet til tilleggskrav som er relevante for seismiske applikasjoner.

Kan galvanisert armeringsjern leveres i tilpassede lengder?

Ja. Standardlengder er 9 m og 12 m, mens faste lengder fra 6–15 m kan diskuteres i henhold til prosjektplan og transportkrav.

Hvilke dokumenter kan leveres for en ingeniør- eller eksportordre?

Materialsertifikater, produktkontrollprotokoller, galvaniseringskontrolldokumentasjon, pakkelister og andre avtalte eksport- eller prosjektdokumenter kan utarbeides i henhold til kjøpsspesifikasjonen.
